Opis

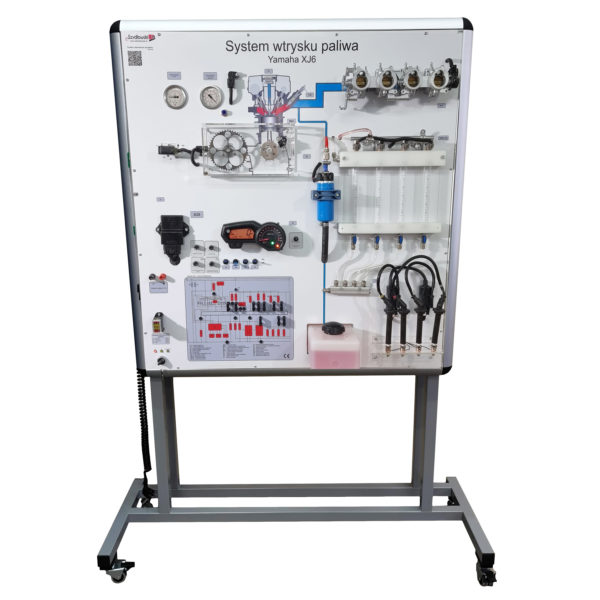

System sterowania wtryskiem motocykla eSz-XJ6
W odpowiedzi na zapotrzebowanie szkolnictwa zawodowego wynikające z wprowadzenia nowego zawodu – Mechanik motocyklowy ( nr 723107 ) i kwalifikacji M.45 – Diagnozowanie i naprawa motocykli, firma eSzydłowski, Łukasz Szydłowski opracowała tablicę demonstracyjną, systemu elektronicznego sterowania pracą silnika motocykla YAMAHA XJ6
System sterowania wtryskiem motocykla eSz-XJ6 wykonany w formie zamkniętej której konstrukcja nośną stanowią anodowane profile aluminiowe półokrągłe o przekroju R40-90°. Nadruk wykonany w technologii UV, zabezpieczony przed uszkodzeniami oraz odbarwieniami dodatkowo pokryty warstwą laminatu. Tworzywo sztuczne na którym nadrukowana jest grafika to materiał duroplastyczny o odporności na zadrapanie sięgającej 3.0 N oraz wytrzymałości na rozciąganie 80 N i grubości nie przekraczającej 5 mm. Odporność na środki chemiczne, rozpuszczalniki, środki dezynfekujące, środki farbujące, wybielacze, oleje i emulsje techniczne. Panel mobilny wyposażony w cztery skrętne koła z czego dwa posiadają własny hamulec. Panel o wymiarach 1080 x 1120 x 290 mm dodatkowo panel wyposażony jest w cztery aluminiowe nogi o wysokości 590 mmj wykonane z profili aluminiowych. Poziom ochrony IP 64.
Możliwości systemu:
- Stanowisko demonstracyjne umożliwia przeprowadzenie ćwiczeń takich jak:
a) badania charakterystyk czujników:
– potencjometru
– położenia przepustnicy
– czujnika ciśnienia w kolektorze ssącym, czujnika
– pochylenia motocykla
– czujnika położenie/prędkości wału korbowegob) badanie wpływu poszczególnych sygnałów dochodzących do sterownika na pracę systemu – czas wtrysku paliwa , kąt zapłonu:
– wartości temperatur
– ciśnienia w kolektorze ssącym
– prędkość obrotowa
– prędkość motocyklac) badanie parametrów pracy układu zapłonowego – parametry pracy układu
pierwotnego i wtórnego układu zapłonowego
d) symulacja usterek w układzie elektrycznym – zwarcia i przerwy w obwodzie
e) symulacja wadliwych sygnałów czujników systemu – zmiana wartości sygnału poza zakres dopuszczalny
f) prowadzenie diagnostyki układu z wykorzystaniem mierników uniwersalnych i oscyloskopu
g) prowadzenie diagnostyki układu z wykorzystaniem autodiagnozy systemu
Instrukcja i obsługa: język polski
W skład zestawu wchodzi:
- certyfikaty CE.
- Instruktaż z obsługi dla pracowników/użytkowników przez producenta w miejscu dostawy urządzenia.
- Gwarancja: 24 miesiące
Wyposażenie dodatkowe:
- pokrowiec
Jeśli mają Państwo jakieś pytania lub wątpliwości dotyczące naszych produktów, zapraszamy do kontaktu telefonicznego lub mailowego – chętnie udzielimy satysfakcjonujących odpowiedzi. Wszystkie niezbędne dane kontaktowe znajdują się w zakładce „Kontakt”. Zapraszamy również do naszego działu FAQ, gdzie odpowiadamy na najczęściej zadawane pytania oraz do regulaminu serwisu.
W związku z ciągłym rozwojem firmy oraz modernizacją produktów, zdjęcia umieszczone na stronie mogą różnić się od dostarczonego produktu pod względem nowych bardziej funkcjonalnych rozwiązań. Ponadto informujemy że każdy z modeli stołów dydaktycznych jako producent sprzętu jesteśmy w stanie dopasować do indywidualnych parametrów technicznych, wymiarów oraz rodzaju zastosowanych materiałów.
