Zestaw czujników elektronicznych pojazdu eSz-ZCZP

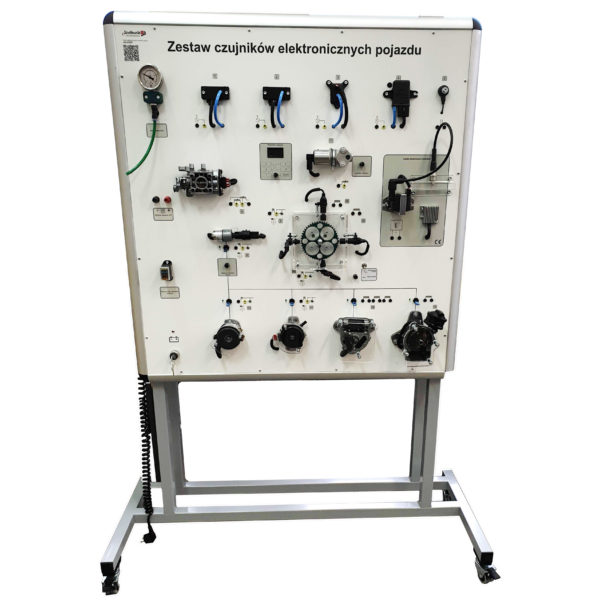

Zestaw czujników elektronicznych pojazdu eSz-ZCZP wykonany w formie zamkniętej której konstrukcja nośną stanowią anodowane profile aluminiowe półokrągłe o przekroju R40-90°. Nadruk wykonany w technologii UV, zabezpieczony przed uszkodzeniami oraz odbarwieniami dodatkowo pokryty warstwą laminatu. Tworzywo sztuczne na którym nadrukowana jest grafika to materiał duroplastyczny o odporności na zadrapanie sięgającej 3.0 N oraz wytrzymałości na rozciąganie 80 N i grubości nie przekraczającej 5 mm. Odporność na środki chemiczne, rozpuszczalniki, środki dezynfekujące, środki farbujące, wybielacze, oleje i emulsje techniczne. Panel mobilny wyposażony w cztery skrętne koła z czego dwa posiadają własny hamulec. Zabudowane na ruchomej ramie wsporczej wykonanej z profili stalowych. Całość konstrukcji metalowej pokryta ma być lakierem proszkowym dla zapewnienia estetyki i trwałości powłok lakierniczych.
Stanowisko demonstracyjne przeznaczone jest do prowadzenia ćwiczeń laboratoryjnych mających na celu pomiary sygnałów i opracowanie charakterystyk czujników stosowanych w elektronicznych systemach sterowania pracą silnika. Stanowisko umożliwia:
- pomiary parametrów czujników ciśnienia bezwzględnego,
- pomiary parametrów czujników położenia wału korbowego silnika,
- pomiary czujników liniowych i kątowych przemieszczeń, czujnika spalania stukowego, czujników prędkości pojazdów,
- umożliwia demonstrowanie momentu wystąpienia iskry zależnie od biegunowości sygnału wejściowego.
Stanowisko przeznaczone jest do prac laboratoryjnych mających na celu zebranie charakterystyk z różnorodnych czujników stosowanych w elektronicznych systemach zapłonowych i benzynowych systemach wtrysku i ich wzajemne porównanie.
MOŻLIWOŚCI
- Stanowisko umożliwia demonstrowanie momentu wystąpienia iskry zależnie od biegunowości sygnału przez wykorzystanie efektu stroboskopowego z użyciem typowej samochodowej lampy stroboskopowej.
- aparaty zapłonowe sterowane niezależnie z możliwością płynnego sterowania prędkością obrotową (poprzez sygnał PWM) dla zebrania charakterystyk sygnału ;
- Pomiary parametrów czujników ciśnienia bezwzględnego.
- Pomiary parametrów czujników położenia wału korbowego silnika.
- pomiary czujników liniowych ( zaworu EGR ) poprzez zebranie sygnału WE ( sterowanie PWM ) w relacji do sygnału WY (w pętli sprzężenia zwrotnego ujemnego), wydawanego na sterownik ECU
- pomiary czujników kątowych przemieszczeń, czujnika spalania stukowego, czujników prędkości pojazdów;
- Woltomierz stanowiska umożliwia sprawdzenie prawidłowości napięcia zasilania, napięcia 5V stabilizowanego oraz pomiar zmian parametrów wyjściowych czujników napięciowych
- Istnieje możliwość podłączenia dokładnej aparatury pomiarowej bezpośrednio na zaciskach pomiarowych każdego czujnika.
- Manowakuometr włączony w obwód powietrzny czujników ciśnienia bezwzględnego umożliwia pomiary tego parametru, a wymuszenie jego zmian możliwe jest np. za pomocą pompki MITYWAC, używanej dla typowych zastosowań warsztatowych.
Do stanowiska dołączony opis, zawierający propozycje ćwiczeń. Umożliwia on poznanie zasady działania i metod diagnostycznych, mających zastosowanie w diagnostyce czujników i elementów wykonawczych z wykorzystaniem mierników uniwersalnych i oscyloskopu Ćwiczenia te mają się wpisywać w programy nauczania bazujące na podstawach programowych dla szkolnictwa dot. branży samochodowej. Ćwiczenia umożliwiają poznanie zasady działania i metod diagnostycznych mających zastosowanie w diagnostyce pojazdów.
Instrukcja i obsługa: język polski
W skład zestawu wchodzi:
- certyfikaty CE.
- certyfikat pomiarowy potwierdzający sprawdzenie pracy urządzenia pod obciążeniem, wystawiony przez laboratorium producenta.
- Gwarancja: 24 miesiące
Wyposażenie dodatkowe:
- pokrowiec
- Instruktaż z obsługi dla pracowników/użytkowników przez producenta w miejscu dostawy urządzenia.
- plansza systemu
DANE TECHNICZNE
| Max. pobór mocy | 200 W | ||
| Napięcie zasilania | 230V/50Hz | ||
| Wymiary
|
Szerokość:
1000 mm |
Głębokość:
500 mm |
Wysokość:
1780 mm |
| Waga
|
50 kg |
W związku z ciągłym rozwojem firmy oraz modernizacją produktów, zdjęcia umieszczone na stronie mogą różnić się od dostarczonego produktu pod względem nowych bardziej funkcjonalnych rozwiązań. Ponadto informujemy że każdy z modeli stołów dydaktycznych jako producent sprzętu jesteśmy w stanie dopasować do indywidualnych parametrów technicznych, wymiarów oraz rodzaju zastosowanych materiałów.
