Stół Elektrotechniczny PE3-2

Stół Elektrotechniczny eSz-PE3-2

24,000.00 netto +23% VAT

Opis

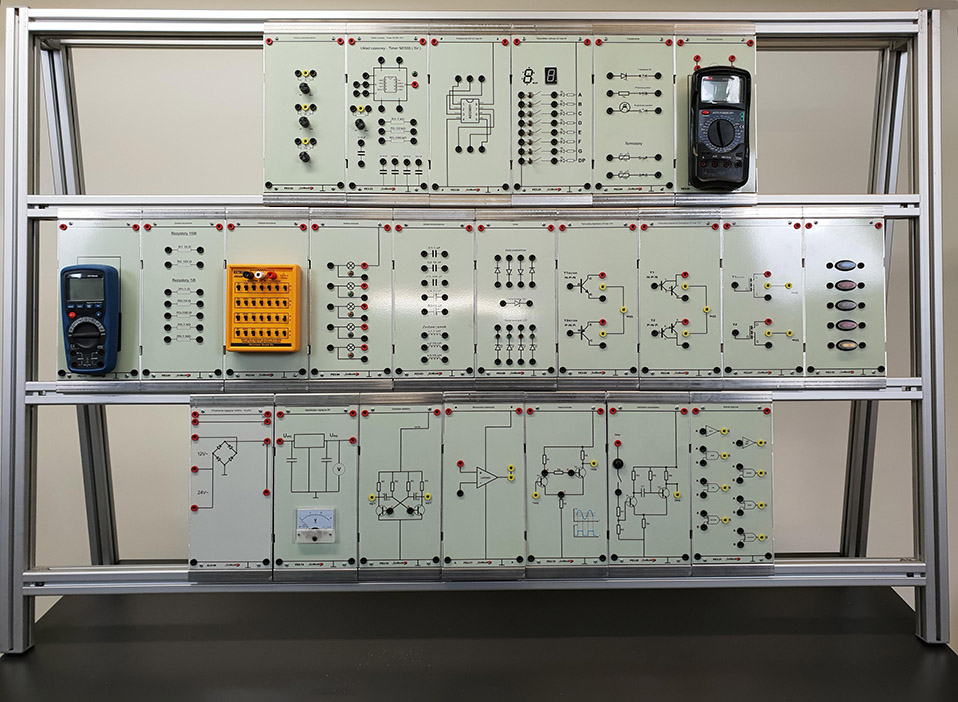

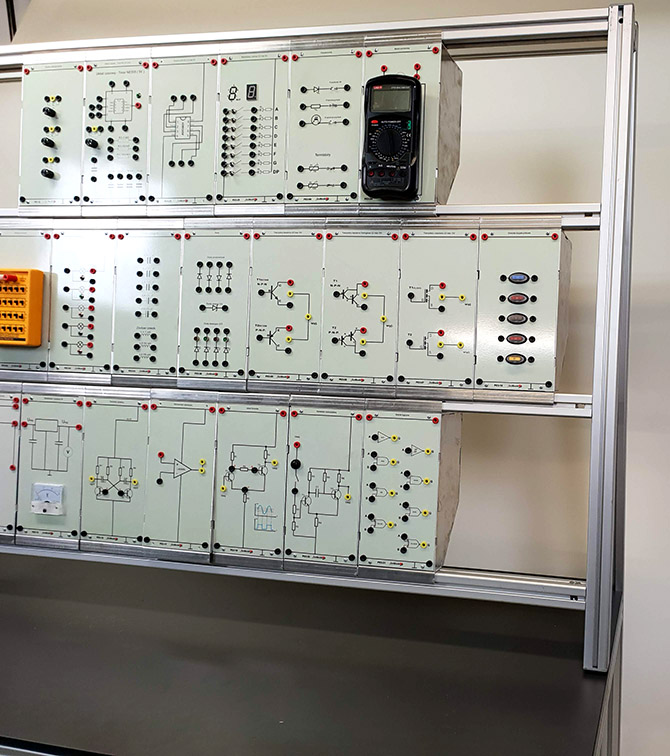

Stół Elektrotechniczny PE3-2

Zestaw panelowy umożliwia naukę łączenia i pomiary podstawowych obwodów prądu stałego i zmiennego, ocenę parametrów podzespołów elektronicznych takich jak: rezystancje, pojemności, indukcyjności, półprzewodników, optoelektroniki oraz podstawowych układów elektroniki analogowej i cyfrowej.

Zestaw można dowolnie konfigurować.

  •  badanie połączenia rezystorów,
    − sprawdzanie podstawowych praw elektrotechniki,
    − pomiar mocy w obwodach prądu stałego,
    − badanie elementów liniowych i nieliniowych,
    − pomiar indukcyjności własnej metodą techniczną,
    − pomiar indukcyjności własnej metodą rezonansową,
    − pomiar pojemności metodą techniczną,
    − pomiar pojemności metodą rezonansową,
    − pomiar mocy w obwodach prądu przemiennego,
    − badanie obwodów szeregowych RLC,
    − badanie obwodów równoległych RLC,
    − badanie rezonansu napięć.
    − badanie rezonansu prądów,
    − badanie obwodów 3-fazowych połączonych w gwiazdę i trójkąt,
    − badanie transformatora jednofazowego,
    − badanie elementów prostowniczych,
    − badanie elementów stabilizujących,
    − badanie elementów optoelektronicznych,
    − badanie tranzystorów,
    − badanie układów prostowniczych niesterowanych,
    − badanie układów prostowniczych sterowanych,
    − badanie zasilaczy,
    − badanie stabilizatorów,
    − badanie układów wzmacniających,
    − badanie funktorów logicznych,
    − badanie przerzutników cyfrowych,
    − badanie przetworników A/C i C/A.

Elementy wchodzące w skład zestawu:

  • Włącznik zapłonu
  • Moduł pomiarowy
  • Mostek RLC
  • Diodowy wskaźnik napięcia (bargraf)
  • Regulator napięcia stabilizowany 8-12V 5A
  • Zestaw rezystorów 15W
  • Zestaw rezystorów
  • Dekada rezystancyjna
  • Zestaw potencjometrów
  • Czujniki Termistorowe
  • Zestaw kondesatorów
  • Zestaw żarówek
  • Tranzystory bipolarne
  • Tranzystory bipolarne – Darlingtona
  • Tranzystor unipolarny MOSFET z kanałem typu N
  • Zestaw cewek
  • Diody
  • Fotoelementy (fotorezystor, fototranzystor, fotodioda)
  • Światłowody – nadajnik
  • Światłowody – odbiornik
  • Wyświetlacz cyfrowy
  • Bramki logiczne
  • Przetwornik A/D
  • Przetwornik D/A
  • Uniwersalny układ czasowy TIMER 555
  • Układ Schmitta
  • Generator astabilny
  • Generator monostabilny
  • Wzmacniacz operacyjny
  • Autotransformator 24V/2x12V
  • Prostownik mostek Graetza

Przedstawiony wyżej zestaw stanowi wersję maksymalnej konfiguracji. W celu doboru odpowiednich komponentów skontaktuj się z nami, aby dobrać odpowiedni wariant do indywidualnych potrzeb.

Stanowisko umożliwia naukę umiejętności: łączenia, diagnostyki i oceny podzespołów układów elektronicznych i elektrotechnicznych.

Stanowisko  wykonane w formie zestawu panelowego, umożliwiając szybki demontaż poszczególnych paneli, co stwarza możliwość użycia poszczególnych paneli poza stanowiskiem. Umożliwi to niezależne wykorzystanie każdego elementu , do tej części procesu dydaktycznego, w którym uczeń zapoznaje się z jego budową i wykonuje pomiary podstawowych parametrów. Panelowość  zestawu, pozwalać ma na jego dowolną modyfikację dla określonego zadania, oraz potokowe wykonywanie ćwiczeń na wielu stanowiskach w ramach jednego zagadnienia.

Zestaw panelowy umożliwia:

  1. sprawdzenie podzespołów za pomocą multimetru lub oscyloskopu
  2. sporządzanie charakterystyk sygnałów
  3. pomiar parametrów badanych obwodów; napięcie, prąd, rezystancja

Zestaw panelowy umożliwia  naukę praktycznych umiejętności w zakresie łączenia i wykonywania pomiarów obwodów prądu stałego i zmiennego oraz  pomiarów parametrów elektrycznych podstawowych podzespołów pojazdowych systemów elektronicznego sterowania.

Zestaw panelowy wyposażony w opis ćwiczeń umożliwiający wsparcie procesu dydaktycznego, co zwiększa efektywność i jakość szkolenia.

Ćwiczenie z wykorzystaniem zestawu panelowego i opisu ćwiczeń umożliwia

  1. Pomiary parametrów, oraz określenie charakterystyk podzespołów elektronicznych, generatorów i wzmacniaczy
  2. Pomiary wielkości elektrycznych za pomocą przyrządów cyfrowych oraz analogowych lub oscyloskopu
  3. Poznanie budowy zespołów elektronicznych i ich elementów składowych jak wzmacniacze, generatory oraz inne
  4. Pomiary wielkości elektrycznych za pomocą przyrządów cyfrowych oraz analogowych lub oscyloskopu
  5. Przygotowanie techniczne do pracy w warsztatach w zakresie umiejętności techniki pomiarowej

Zestaw panelowy składa  się co najmniej z następujących paneli:

Zestaw posiada  dwa różne i niezależne układy zasilania.

Parametry minimalne pierwszego układu zasilania:

  • napięcie zasilania 230V +/- 5% ;
  • napięcie wyjściowe U1: 13,6V/20A DC wraz z pomiarem napięcia z wykorzystaniem wbudowanego cyfrowego woltomierza ; zabezpieczenia przed:  zwarciem, przeciążeniem, przepięciem i nadmierną temperaturą ; normy bezpieczeństwa zgodne z UL60950-1, TUV EN60950-1 ;
  • napięcie wyjściowe U2: 5V/2A DC wraz z kontrolą obecności napięcia z wykorzystaniem diody LED ; zabezpieczenia przed:  zwarciem, przeciążeniem, przepięciem i nadmierną temperaturą ; normy bezpieczeństwa zgodne z UL60950-1, TUV EN60950-1 ;
  • napięcie wyjściowe U3: 24V/1A AC wraz z kontrolą obecności napięcia z wykorzystaniem diody LED ;

Drugi układ zasilania stanowić ma akumulator 12V, który podłączony do zestawu panelowego dedykowanym przewodem, możemy wykorzystać jako alternatywne źródło zasilania zestawu w 12V DC (np. w sytuacji braku zasilania z sieci energetycznej lub uszkodzenia wyjścia napięciowego U1).

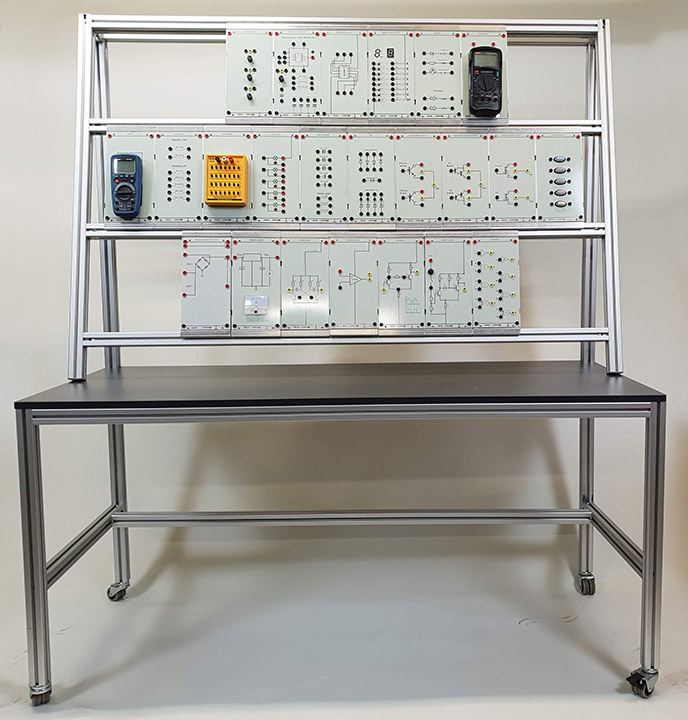

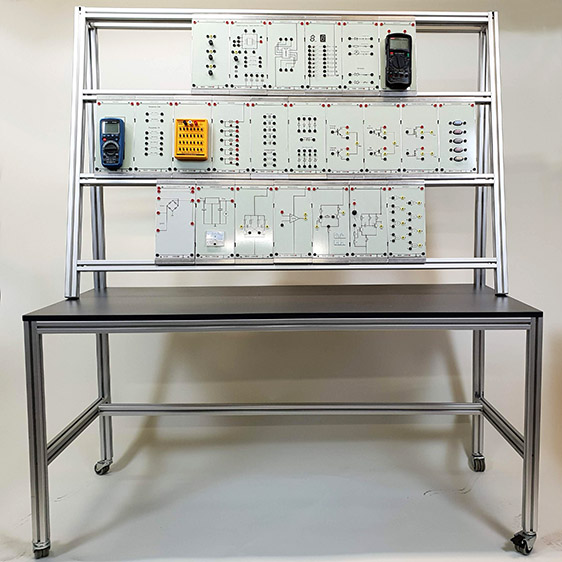

Stanowisko wykonane  w formie zestawu panelowego, osadzonego na ramie aluminiowej. Zabudowane na ruchomym stelażu stanowiska laboratoryjnego. Całość konstrukcji metalowej pokryta  farbą proszkową dla zapewnienia estetyki i trwałości powłok lakierniczych (kolor szary). Do stelaża przymocowany  blat roboczy o wymiarach 1600mm x 600mm  w kolorze jasnoszarym.

Połączenia między panelami wykonane za pomocą łączników oraz przewodów.

Opisy i oznaczenia na panelach wykonane  technologią zapewniającą im wysoką trwałość i odporność na ścieranie

Wymiary całkowite stanowiska:

  • szerokość 1400/1600 mm (+/- 10%)
  • długość 700 mm (+/- 10%)
  • wysokość 1800 mm (+/- 10%)
  • Waga całkowita: 85 kg (+/- 30%)

Warianty stanowiska

  • Wariant 1, przeznaczone dla trzech ćwiczących  – 1600 mm x 680 mm x 1800 mm ( szerokość, długość , wysokość )
  • Wariant 2 , przeznaczona dla dwóch ćwiczących – 1400 mm x 680 mm 1500 mm ( szerokość, długość , wysokość )

Wyposażenie stanowiska:

  • Certyfikat CE
  • certyfikat pomiarowy potwierdzający sprawdzenie pracy urządzenia pod obciążeniem

W związku z ciągłym rozwojem firmy oraz modernizacją produktów, zdjęcia umieszczone na stronie mogą różnić się od dostarczonego produktu pod względem nowych bardziej funkcjonalnych rozwiązań. Ponadto informujemy że każdy z modeli stołów dydaktycznych jako producent sprzętu jesteśmy w stanie dopasować do indywidualnych parametrów technicznych, wymiarów oraz rodzaju zastosowanych materiałów.

Dodatkowe informacje

Waga 60 kg
Wymiary 1600 × 680 × 1780 cm
Napięcie

230V, 400V

Silnik

Asynchroniczny, Serwohamulec
