Sensoryka pojazdu eSz-SEKA-2

Sensoryka pojazdu eSz-SEKA-2

Opis

Sensoryka pojazdu eSz-SEKA-2

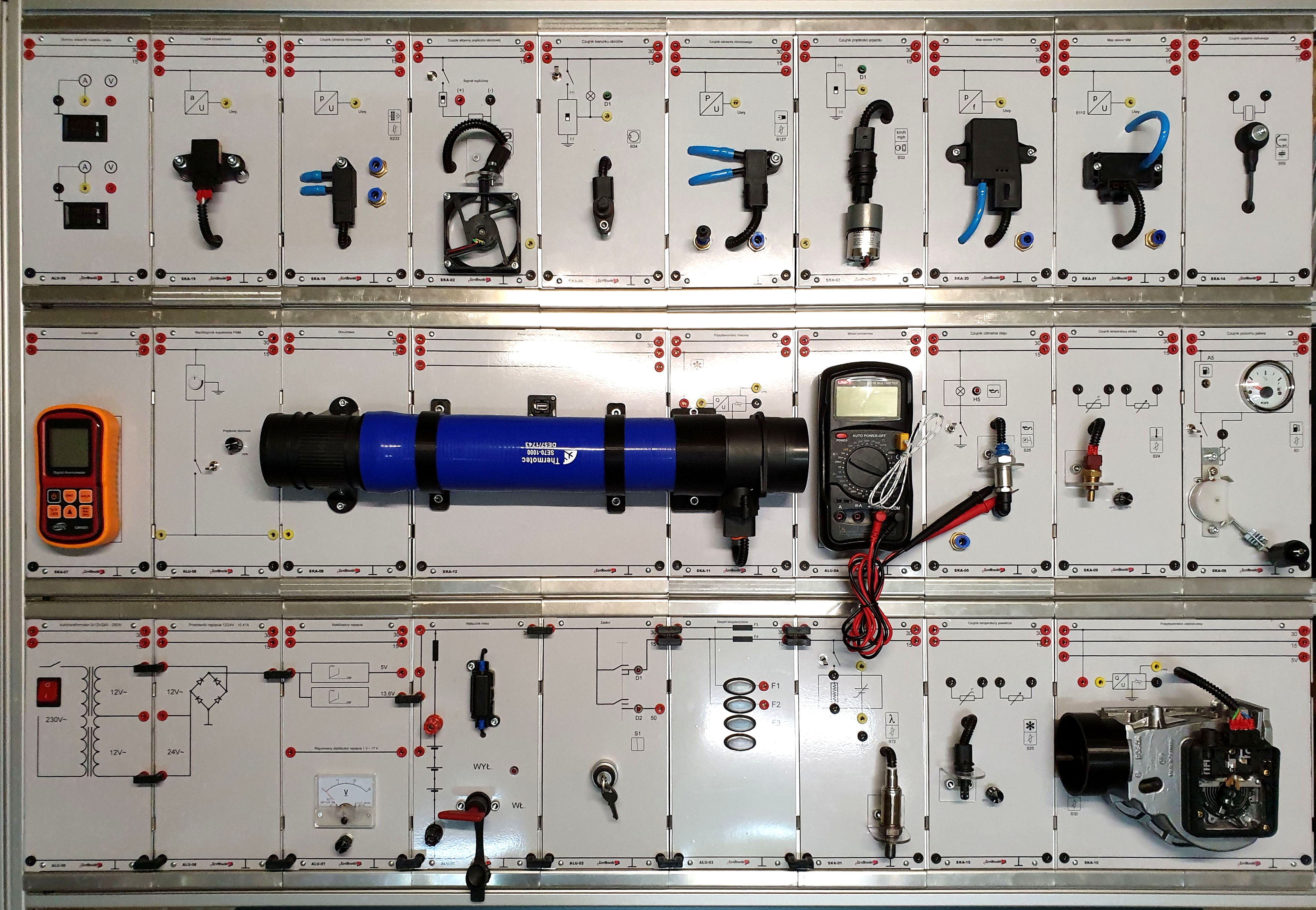

Zestaw panelowy umożliwia naukę umiejętności łączenia, weryfikację i ocenę parametrów podzespołów systemu pojazdowego. Zestaw można dowolnie konfigurować.

Zestaw panelowy umożliwia:

  • Sprawdzenie podzespołów za pomocą multimetru lub oscyloskopu
  • Sporządzanie charakterystyk sygnałów.
  • Pomiar parametrów badanych obwodów; napięcie, prąd, rezystancja

Zestaw panelowy zawiera następujące wymienne panele/moduły:

  • panel dystansowy;
  • włącznik masy;
  • włącznik zapłonu;
  • moduł pomiarowy;
  • anemometr;
  • diodowy wskaźnik napięcia;
  • regulator współczynnika wypełnienia;
  • zespół bezpieczników;
  • dmuchawa;
  • czujnik spalania stukowego;
  • czujnik temperatury silnika;
  • czujnik temperatury powietrza;
  • sonda Lambda;
  • czujniki aktywne ABS prędkości obrotowej;
  • czujnik prędkości pojazdu;
  • czujnik przyspieszeń pionowych;
  • czujnik kierunku obrotów;
  • przepływomierz powietrza masowy [kg/h];
  • przepływomierz powietrza masowy HFM5 [kg/h];
  • przepływomierz powietrza masowy HFM7 [kg/h];
  • przepływomierz powietrza masowy cyfrowy [kg/h];
  • MAP – Sensor częstotliwościowy;
  • MAP – Sensor napięciowy;
  • czujnik ciśnienia różnicowego;
  • czujnik ciśnienia różnicowego DPF;
  • pompka podciśnienia;
  • czujnik ciśnienia oleju;
  • czujnik ciśnienia w oponach – TPMS;
  • programator czujników TPMS;
  • czujnik poziomu paliwa;
  • panel (moduł) zasilania.

Ćwiczenie umożliwia:

  • zapoznanie się z oznaczeniami i symbolami graficznymi czujników wg dokumentacji technicznej
  • pomiary parametrów czujników, oraz wykonanie ich charakterystyk za pomocą miernika lub oscyloskopu.



Stanowisko umożliwia naukę umiejętności: łączenia, diagnostyki i oceny parametrów czujników, stosowanych w pojazdowych systemach elektronicznego sterowania.

Stanowisko posiadać  Certyfikat Zgodności Środka Dydaktycznego, wydany przez Instytut Transportu Samochodowego,

Zestaw panelowy wyposażony  w opis ćwiczeń umożliwiający wsparcie procesu dydaktycznego, co zwiększa efektywność i jakość szkolenia.

Ćwiczenie z wykorzystaniem zestawu panelowego i opisu ćwiczeń umożliwiają

  1. zapoznanie się z oznaczeniami i symbolami graficznymi czujników wg dokumentacji AutoData
  2. pomiary parametrów oraz określenie charakterystyk zewnętrznych czujników temperatury, ciśnienia, położenia i innych
  3. pomiary wielkości elektrycznych czujników za pomocą przyrządów cyfrowych oraz analogowych lub oscyloskopu
  4. poznanie budowy podzespołów i ich elementów składowych
  5. przygotowanie techniczne do pracy w warsztatach w zakresie umiejętności techniki pomiarowej
  6. panel TPMS umożliwiający parametryzację czujnika ciśnienia w warunkach rzeczywistych (możliwość wytworzenia nadciśnienia do 0,3MPa) z jego programowaniem.



Zestaw posiada  dwa różne i niezależne układy zasilania.

Parametry  pierwszego układu zasilania:

  • napięcie zasilania 230V +/- 5% ;
  • napięcie wyjściowe U1: 13,6V/20A DC wraz z pomiarem napięcia z wykorzystaniem wbudowanego cyfrowego woltomierza ; zabezpieczenia przed:  zwarciem, przeciążeniem, przepięciem i nadmierną temperaturą ; normy bezpieczeństwa zgodne z UL60950-1, TUV EN60950-1 ;
  • napięcie wyjściowe U2: 5V/2A DC wraz z kontrolą obecności napięcia z wykorzystaniem diody LED ; zabezpieczenia przed:  zwarciem, przeciążeniem, przepięciem i nadmierną temperaturą ; normy bezpieczeństwa zgodne z UL60950-1, TUV EN60950-1 ;
  • napięcie wyjściowe U3: 24V/1A AC wraz z kontrolą obecności napięcia z wykorzystaniem diody LED ;

Drugi układ zasilania stanowi ma akumulator 12V, który podłączony do zestawu panelowego dedykowanym przewodem, możemy wykorzystać jako alternatywne źródło zasilania zestawu w 12V DC (np. w sytuacji braku zasilania z sieci energetycznej lub uszkodzenia wyjścia napięciowego U1).

Stanowisko wykonane  w formie zestawu panelowego, osadzonego na ramie aluminiowej. Zabudowane  na ruchomym stelażu stanowiska laboratoryjnego. Całość konstrukcji metalowej pokryta  farbą proszkową dla zapewnienia estetyki i trwałości powłok lakierniczych (kolor szary). Do stelaża przymocowany blat roboczy o wymiarach 1600mm x 600mm w kolorze jasnoszarym.

Połączenia między panelami wykonane za pomocą łączników oraz przewodów.

Opisy i oznaczenia na panelach wykonane  technologią zapewniającą im wysoką trwałość i odporność na ścieranie



Wymiary całkowite stanowiska:

  • szerokość 1600 mm
  • długość 700 mm
  • wysokość 1800 mm
  • Waga całkowita: 85 kg

Wyposażenie stanowiska:

  • Certyfikat CE
  • certyfikat pomiarowy potwierdzający sprawdzenie pracy urządzenia pod obciążeniem



Wyposażenie dodatkowe:

  • programator służący do aktywacji, kopiowania (klonowania), skanowania, odczytywania,  kasowania i przechowywania danych czujników ciśnienia TPMS. Kolorowy ekran o przekątnej 4,3” obsługujący częstotliwości 315 MHz i 433 MHz
  • do wyboru konstrukcja aluminiowa lub stalowa
  • moduły aluminiowe bądź z tworzywa sztucznego

W związku z ciągłym rozwojem firmy oraz modernizacją produktów, zdjęcia umieszczone na stronie mogą różnić się od dostarczonego produktu pod względem nowych bardziej funkcjonalnych rozwiązań. Ponadto informujemy że każdy z modeli stołów dydaktycznych jako producent sprzętu jesteśmy w stanie dopasować do indywidualnych parametrów technicznych, wymiarów oraz rodzaju zastosowanych materiałów.

Dodatkowe informacje

Waga 80 kg
Wymiary 1600 × 680 × 1780 cm
Napięcie

230V, 400V

Silnik

Asynchroniczny, Serwohamulec
