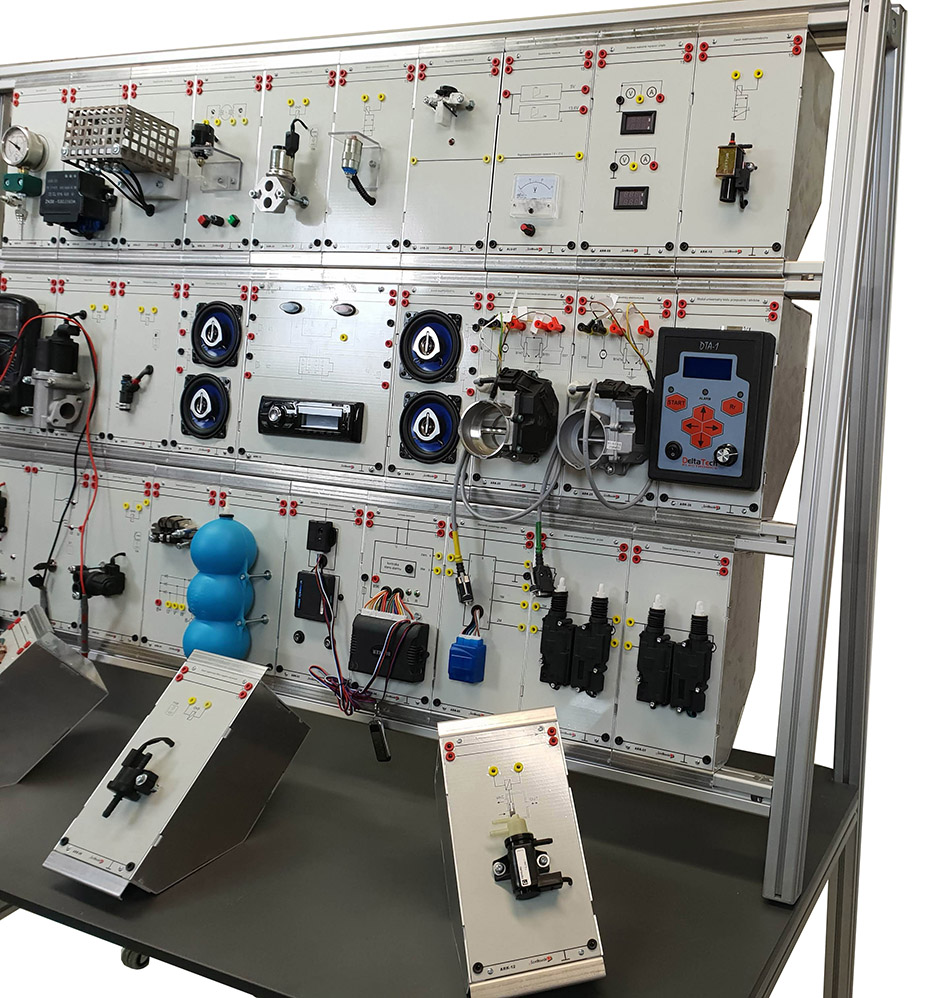

Aktoryka systemów pojazdowych eSz-ARKA 3P-2

Zestaw panelowy przeznaczony do nauki: łączenia, weryfikacji i oceny parametrów mechanizmów wykonawczych pojazdowych systemów elektronicznego sterowania.

Zestaw panelowy umożliwia:

• Sprawdzenie podzespołów za pomocą multimetru lub oscyloskopu,
• Sporządzanie charakterystyk sygnałów,
• Pomiar parametrów badanych obwodów: napięcie, prąd, rezystancja.

Zestaw panelowy zawiera następujące wymienne panele/moduły:

• Transformator bezpieczeństwa 230/24 V
• Prostownik 12/24 V
• Autotransformator sieciowy 24V/2x12V
• Włącznik masy
• Włącznik zapłonu
• Zespół bezpieczników
• Stabilizator napięcia 13,6V10A
• Regulowany stabilizator napięcia 10-17V/1.5A
• Stabilizator napięcia 5V
• Przeciwsobny regulator współczynnika wypełnienia impulsu sygnału
• Manowakuometr
• Diodowy wskaźnik napięcia
• Moduł pomiarowy
• Zespół świec żarowych
• Sterownik świec żarowych
• Zasobnik podciśnienia
• Zawór EGR elektromagnetyczny
• zawór EGR elektropneumatyczny z przetwornikiem
• Elektrozawór modulacji podciśnienia
• Zawór regeneracji filtra z węglem aktywnym
• Zawór elektropneumatyczny
• Zawór elektrohydrauliczny
• Wtryskiwacz paliwa
• Zespół przepustnicy z nastawnikiem biegu jałowego
• Zespół przepustnicy elektronicznej
• Siłowniki elektromechaniczne centralnego zamka- tył
• Siłowniki elektromechaniczne centralnego zamka- przód
• Sterownik centralnego zamka
• Centralkę alarmowa
• Sterownik czujników ultradźwiękowych
• Zespół prostowniczy – 6 diod
• Zespół prostowniczy – 9 diod
• Regulator napięcia alternatora
• Wspornik na przewody i łączniki
• zawór biegu jałowego 2-pin
• zawór biegu jałowego 3-pin
• silnik krokowy
• elektryczna pompa podciśnienia 12V

Ćwiczenie umożliwia:

• zapoznanie się z oznaczeniami i symbolami graficznymi mechanizmów wykonawczych wg dokumentacji technicznej
• pomiary parametrów mechanizmów wykonawczych, oraz wykonanie ich charakterystyk za pomocą miernika lub oscyloskopu.

Stanowisko umożliwia naukę umiejętności: łączenia, diagnostyki i oceny parametrów mechanizmów wykonawczych pojazdowych systemów elektronicznego sterowania.

Stanowisko  wykonane  w formie zestawu panelowego, umożliwiając szybki demontaż poszczególnych paneli, co stwarza możliwość użycia poszczególnych paneli poza stanowiskiem. Umożliwi to niezależne wykorzystanie każdego podzespołu pojazdowego, do tej części procesu dydaktycznego, w którym uczeń zapoznaje się z jego budową i wykonuje pomiary podstawowych parametrów. Panelowość  zestawu, pozwalać ma na jego dowolną modyfikację dla określonego zadania, oraz potokowe wykonywanie ćwiczeń na wielu stanowiskach w ramach jednego zagadnienia. Połączenia pomiędzy panelami wykonane za pomocą łączników oraz przewodów, w technologii Hirschmann Test. Opisy oraz oznaczenia na panelach wykonane  w technologii graweru laserowego co zapewnia im wysoką trwałość i odporność na ścieranie. Istnieje możliwość wykonania nadruku w technologii druku UV pozwalając na użycie na panelach kolorowej grafiki.

Zestaw panelowy umożliwia

1. a) sprawdzenie podzespołów za pomocą multimetru lub oscyloskopu
2. b) sporządzanie charakterystyk sygnałów
3. c) pomiar parametrów badanych obwodów; napięcie, prąd, rezystancja



Zestaw panelowy wyposażony w opis ćwiczeń umożliwiający wsparcie procesu dydaktycznego, co zwiększa efektywność i jakość szkolenia.

Ćwiczenie z wykorzystaniem zestawu panelowego i opisu ćwiczeń umożliwiają:

1. Zapoznanie się z oznaczeniami i symbolami graficznymi mechanizmów wykonawczych wg dokumentacji AutoData;
2. Pomiary parametrów, oraz określenie charakterystyk mechanizmów wykonawczych w zakresie odpowiedzi na sygnały sterujące, oraz wartości sygnałów sprzężeń zwrotnych;
3. Pomiary wielkości elektrycznych za pomocą przyrządów cyfrowych oraz analogowych lub oscyloskopu;
4. Poznanie budowy podzespołów i ich elementów składowych;
5. Przygotowanie techniczne do pracy w warsztatach w zakresie umiejętności techniki pomiarowej;
6. Zestaw panelowy daje możliwość demonstracji i pomiarów / diagnostyki działania zaworu sterowania zmiennym kątem nachylenia łopat turbiny( VTG ), zasilanej pneumatycznie.
7. Zestaw panelowy umożliwia demonstrację działania, pomiary i diagnostykę zaworów biegu jałowego ze sterowaniem dwukierunkowym poprzez sygnał PWM przeciwsobny, lub sterowaniem sygnałem PWM jednokierunkowym, ze sprężyną powrotną.
8. Zestaw panelowy umożliwia demonstrację działania zaworu EGR sterowanego pneumatycznie, pomiary jego parametrów pracy / diagnostykę wraz z możliwością pomiaru sygnału sprzężenia zwrotnego ujemnego dającego informację o aktualnym stanie pracy zaworu ( sygnał napięciowy z przetwornika ).
9. Zestaw panelowy uwzględnia  dwa rozwiązania konstrukcyjne sterowania przepustnicą (z regulacją mechaniczną wraz z nastawnikiem biegu jałowego oraz z regulacją elektryczną ).
10. Zestaw panelowy uwzględnia dwa rozwiązania konstrukcyjne sterowania zaworem biegu jałowego.

Zestaw posiada  dwa różne i niezależne układy zasilania.

Parametry  układów zasilania:

• napięcie zasilania 230V +/- 5% ;
• pobór mocy 200W
• napięcie wyjściowe U1: 13,6V/20A DC wraz z pomiarem napięcia z wykorzystaniem wbudowanego cyfrowego woltomierza ; zabezpieczenia przed:  zwarciem, przeciążeniem, przepięciem i nadmierną temperaturą ; normy bezpieczeństwa zgodne z UL60950-1, TUV EN60950-1 ;
• napięcie wyjściowe U2: 5V/2A DC wraz z kontrolą obecności napięcia z wykorzystaniem diody LED ; zabezpieczenia przed:  zwarciem, przeciążeniem, przepięciem i nadmierną temperaturą ; normy bezpieczeństwa zgodne z UL60950-1, TUV EN60950-1 ;
• napięcie wyjściowe U3: 24V/1A AC wraz z kontrolą obecności napięcia z wykorzystaniem diody LED ;
• Cechy obwodów zasilania U1: 13,6V/20A DC oraz U2: 5V/2A DC: aktywna korekcja współczynnika mocy: PFC, PF >0,95;
• wymuszone chłodzenie powietrzem przez wbudowany wentylator
• kontrola prędkości wentylatora w zależności od prądu obciążenia
• zabezpieczenie przed: zwarciem, przeciążeniem, przepięciem i nadmierną temperaturą

Drugi układ zasilania stanowi akumulator 12V, który podłączony do zestawu panelowego dedykowanym przewodem, możemy wykorzystać jako alternatywne źródło zasilania zestawu w 12V DC (np. w sytuacji braku zasilania z sieci energetycznej lub uszkodzenia wyjścia napięciowego U1).

Stanowisko wykonane w formie zestawu panelowego, osadzonego na ramie aluminiowej. Zabudowane  na ruchomym stelażu stanowiska laboratoryjnego. Całość konstrukcji metalowej pokryta  farbą proszkową dla zapewnienia estetyki i trwałości powłok lakierniczych (kolor szary). Do stelaża przymocowany blat roboczy o wymiarach 1600mm x 600mm  w kolorze jasnoszarym.

Połączenia między panelami wykonane  za pomocą łączników oraz przewodów.

Opisy i oznaczenia na panelach wykonane  technologią zapewniającą im wysoką trwałość i odporność na ścieranie

Wymiary całkowite stanowiska:

• szerokość 1600 mm (+/- 10%)
• długość 700 mm (+/- 10%)
• wysokość 1800 mm (+/- 10%)
• Waga całkowita: 85 kg (+/- 30%)

Wyposażenie stanowiska:

• Certyfikat CE
• certyfikat pomiarowy potwierdzający sprawdzenie pracy urządzenia pod obciążeniem

W związku z ciągłym rozwojem firmy oraz modernizacją produktów, zdjęcia umieszczone na stronie mogą różnić się od dostarczonego produktu pod względem nowych bardziej funkcjonalnych rozwiązań. Ponadto informujemy że każdy z modeli stołów dydaktycznych jako producent sprzętu jesteśmy w stanie dopasować do indywidualnych parametrów technicznych, wymiarów oraz rodzaju zastosowanych materiałów.
