Opis

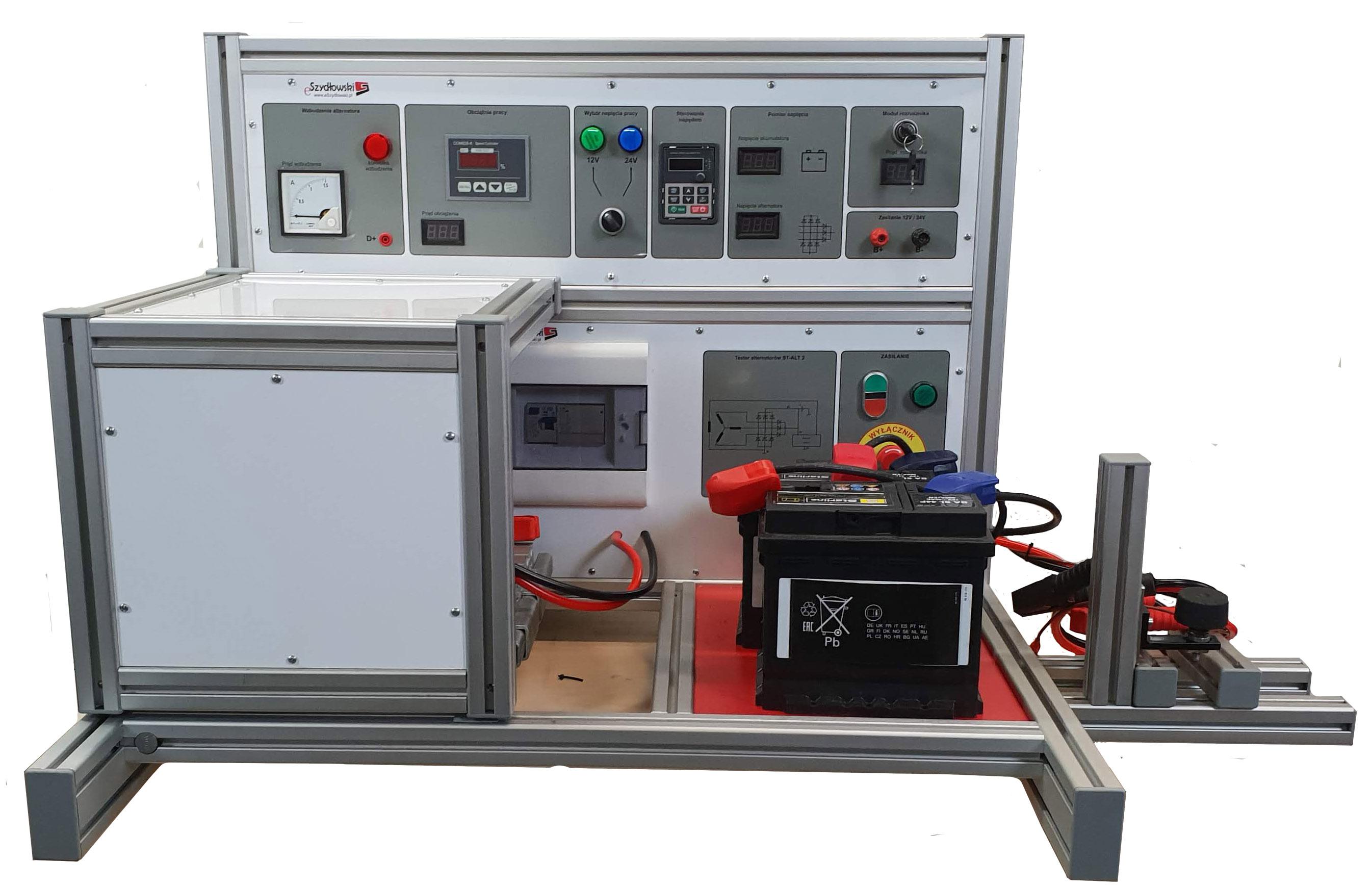

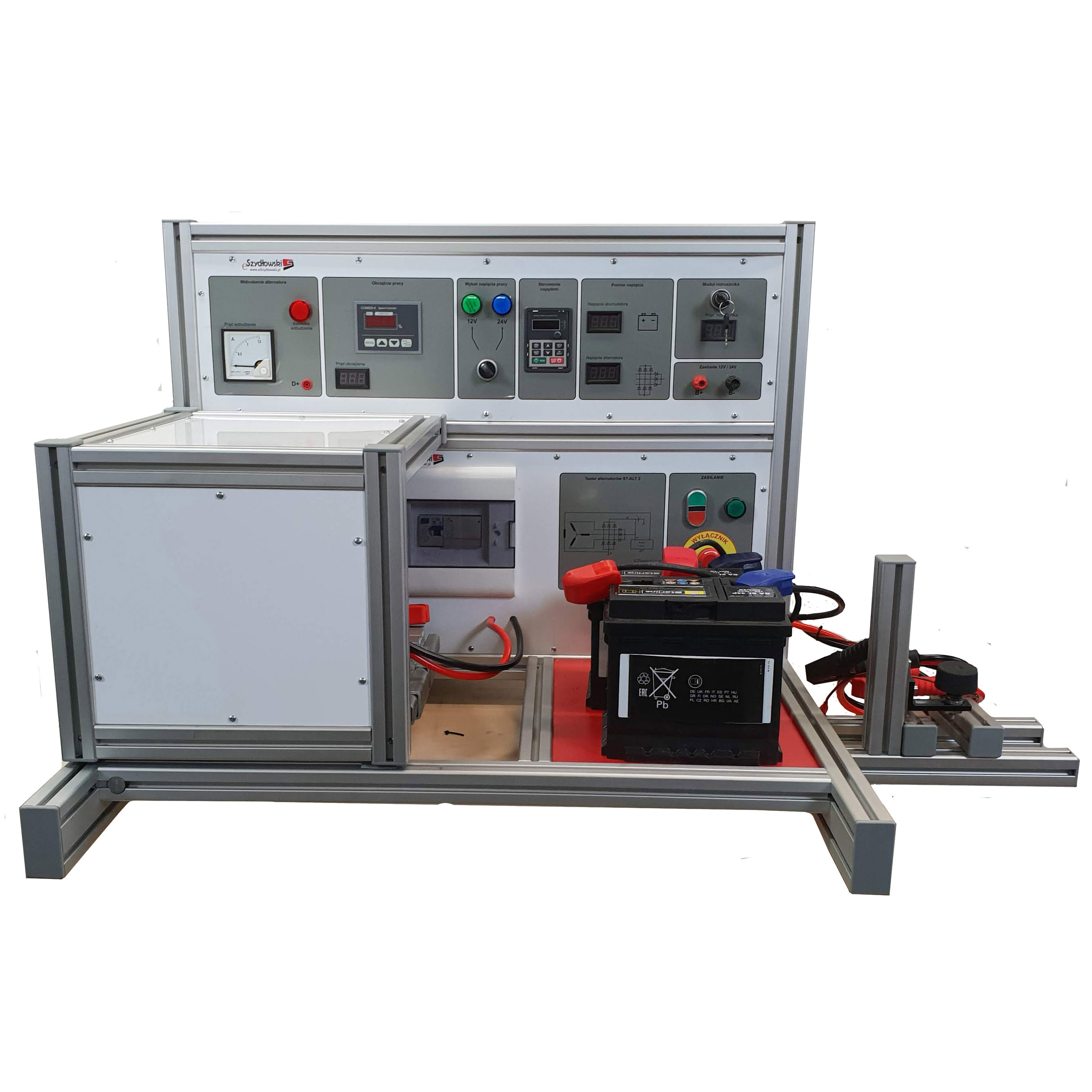

Stanowisko badania alternatorów i rozruszników eSz-ALT 2

Stanowisko badania alternatorów i rozruszników eSz-ALT 2 przeznaczone jest do pomiaru i obserwacji zmian parametrów alternatorów o napięciu nominalnym 12V lub 24V w zależności od obrotów i obciążenia. Umożliwia ono zamocowanie i badanie większości typów alternatorów oraz przeniesienie napędu za pomocą dwóch typów pasków; szerokiego i wąskiego klinowego. Obserwację zmiany parametrów pracy alternatora wyświetlane jest na miernikach prądu i napięcia wbudowanych w stanowisko. Stanowisko w całości wykonane z profili aluminiowych o przekroju 40mm. Konstrukcja w kształcie litery L z otwieraną klapą boczną do umieszczenia alternatora w bezpiecznym miejscu.

Stanowisko badania alternatorów i rozruszników eSz-ALT 2 – napęd alternatora odbywa się za pomocą 3 – fazowego silnika elektrycznego o mocy znamionowej
2,2 kW / 400 V.
Dzięki zastosowaniu przekładni pasowej o przełożeniu 2,5:1 obroty alternatora wynoszą około 6000 obr. / min.
Prąd obciążenia alternatora może być regulowany za pomocą przełączników do 150 A. Urządzenie wyposażono
w dwa wewnętrzne regulatory napięcia (typ dodatni i ujemny), umożliwiają one sprawdzanie alternatorów
bez własnego, wbudowanego regulatora napięcia (starsze modele)
Moduł rozruszników umożliwia testowanie większości ich typów w zakresie działania elektromagnesu i poboru
prądu na biegu jałowym.



Dołączone akumulator o pojemności 2 x 45Ah. 12V

Zastosowanie:

  • testowanie większości typów alternatorów do mocy 3kW
  • testowanie silników rozruchowych do 5kW
  • wykrywanie usterek w obwodzie wzbudzenia
  • wykrywanie usterek w obwodzie prostownika
  • tester rozruszników 12 i 24V – testowanie podstawowych parametrów (rozruch w stanie jałowym pomiar napięcia i prądu rozruchu w stanie jałowym)
  • weryfikacja wszystkich typów alternatorów D+, L-DFM, FR-SSIG, P-D, COM, LIN, RLO z dowolnym mocowaniem
  • weryfikacja wszystkich alternatorów z zewnętrznymi przekaźnikami sterowanymi przez pole A lub B

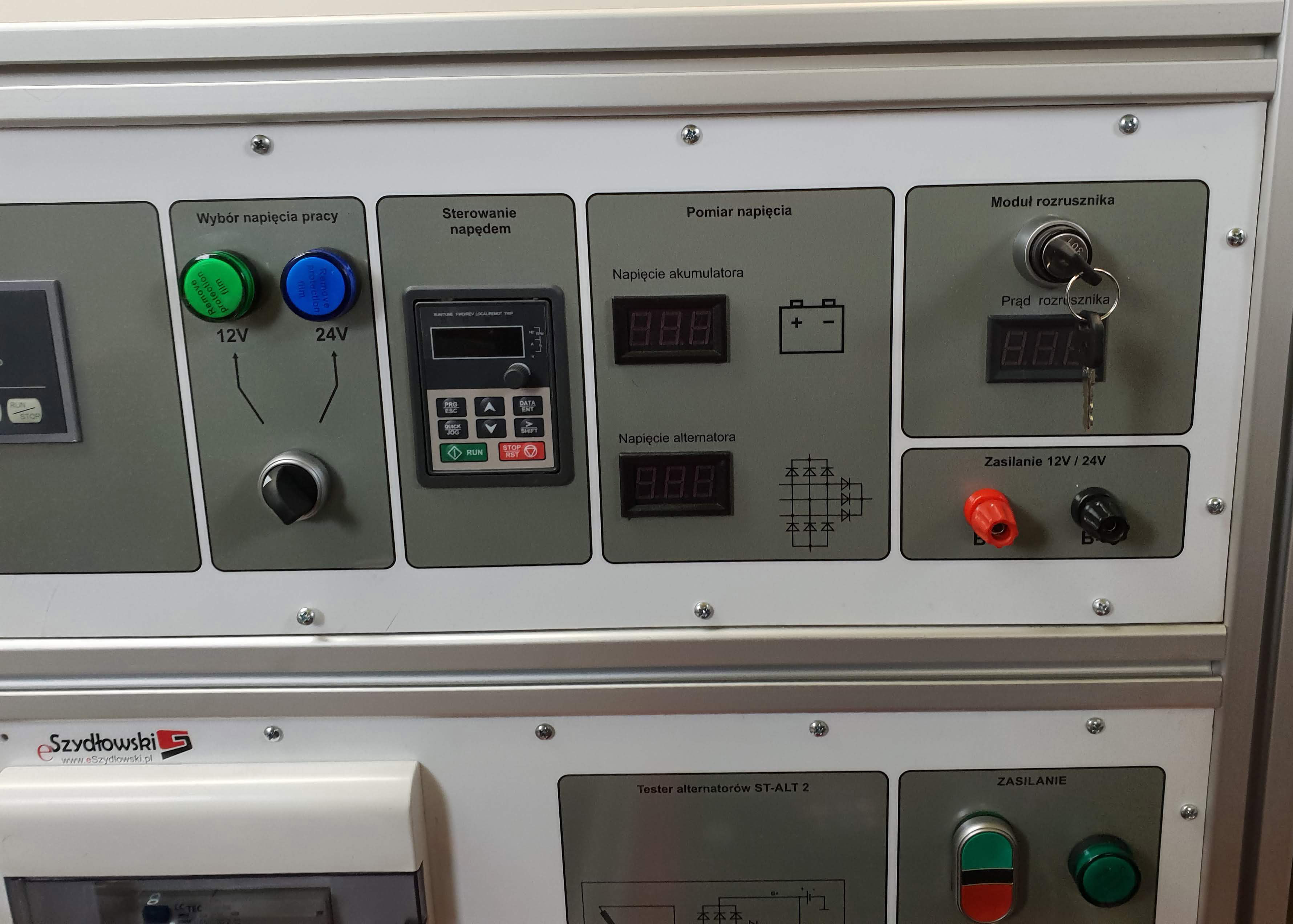

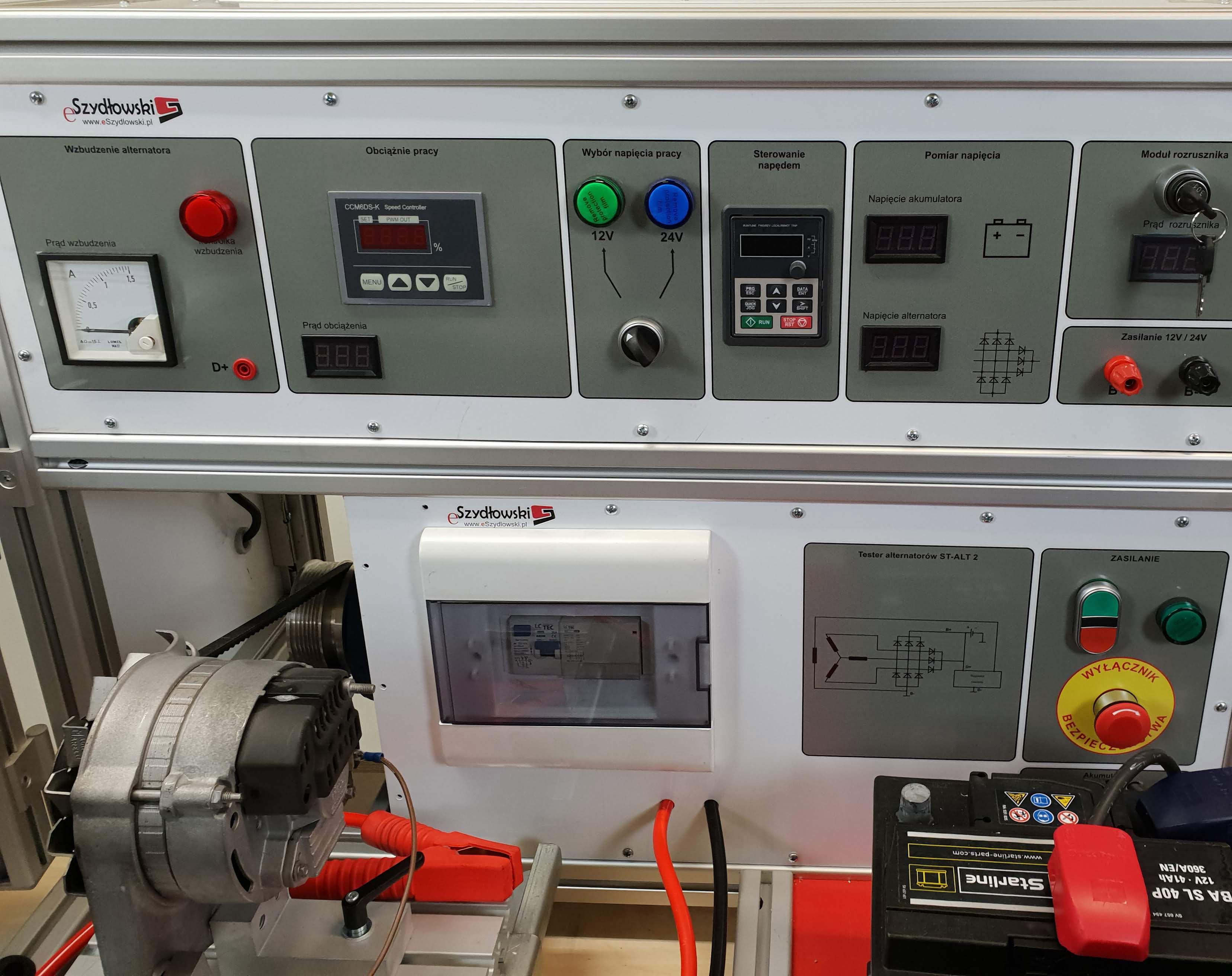

  • wizualny cyfrowy odczyt mierzonych parametrów (prądu i napięcia)



W związku z ciągłym rozwojem firmy oraz modernizacją produktów, zdjęcia umieszczone na stronie mogą różnić się od dostarczonego produktu pod względem nowych bardziej funkcjonalnych rozwiązań. Ponadto informujemy że każdy z modeli stołów dydaktycznych jako producent sprzętu jesteśmy w stanie dopasować do indywidualnych parametrów technicznych, wymiarów oraz rodzaju zastosowanych materiałów.

Dodatkowe informacje

Waga 90 kg
Wymiary 1080 × 1700 × 290 cm
Napięcie

230V, 400V

Silnik

Asynchroniczny, Serwohamulec
