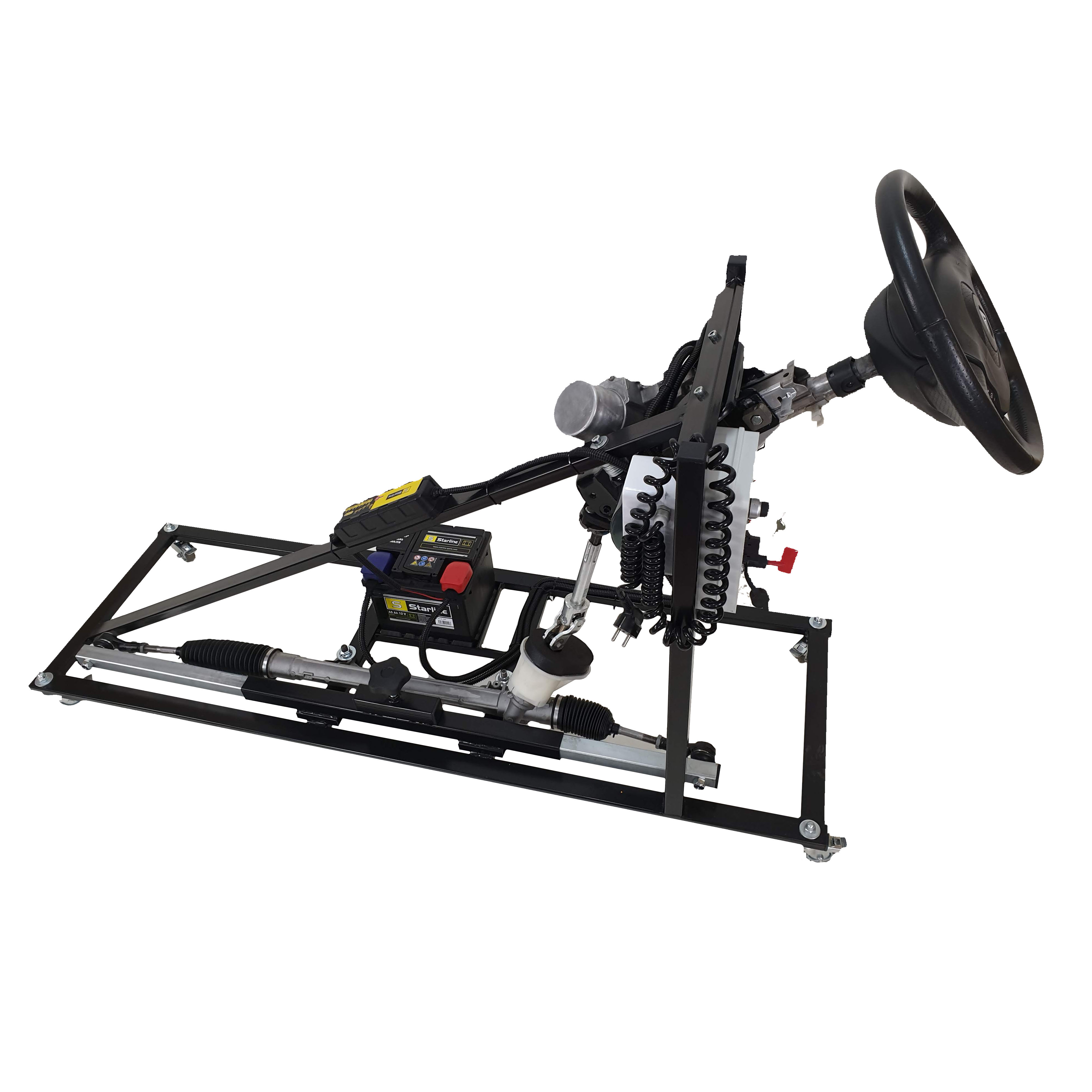

Układ kierowniczy z wspomaganiem elektrycznym eSz-UKE

Układ kierowniczy z wspomaganiem elektrycznym eSz-UKE

Stanowisko demonstracyjne przeznaczone jest do praktycznego pokazu funkcjonowania układu kierowniczego z możliwością zmiany oporu ruchu przekładni oraz pomiarem prądu i napięcia w układzie wspomagania.

Pod kolumną kierowniczą znajduje się pulpit pomiarowy wyposażony w szereg gniazd bananowych służących do zbierania sygnałów czujników i obwodów wykonawczych systemu (pomiar napięć, obserwacje przebiegów, tworzenie charakterystyk).

Pulpit pomiarowy wyposażony w potencjometr symulacji prędkości pojazdu. Zmiana wielkości tego parametru umożliwia badanie zależności między natężeniem prądu a oporem ruchu przekładni i prędkością pojazdu w układzie wspomagania.

Stanowisko wyposażone w złącze diagnostyczne typu OBDII, które umożliwia usuwanie kodów błędów oraz podgląd bieżących parametrów systemu.



Układ kierowniczy składa się z:

  • kolumna kierownicza z zespołem przegubów
  • przekładnia kierownicza zębatkowa ze zintegrowanym z kolumną kierowniczą siłownikiem elektrycznym
  • dźwignia zmiany oporu ruchu przekładni
  • silnik elektryczny wspomagania
  • sterownik systemu wspomagania
  • kierownica samochodowa
  • pulpit pomiarowy z schematem ideowym i gniazdem diagnostycznym

wymiary stanowiska:

  • szerokość: 500 mm
  • długość: 1400 mm
  • wysokość 1200 mm
  • waga: 40 kg

Wyposażenie stanowiska:

  • Certyfikat CE
  • certyfikat pomiarowy potwierdzający sprawdzenie pracy urządzenia pod obciążeniem

Układ zasilany jest z sieci energetycznej 230V/50Hz za pośrednictwem transformatora bezpieczeństwa i wyłącznika nadmiarowo-prądowego.

W związku z ciągłym rozwojem firmy oraz modernizacją produktów, zdjęcia umieszczone na stronie mogą różnić się od dostarczonego produktu pod względem nowych bardziej funkcjonalnych rozwiązań. Ponadto informujemy że każdy z modeli stołów dydaktycznych jako producent sprzętu jesteśmy w stanie dopasować do indywidualnych parametrów technicznych, wymiarów oraz rodzaju zastosowanych materiałów.

Dodatkowe informacje

Waga 45 kg
Wymiary 150 × 50 × 80 cm
Napięcie

230V, 400V

Silnik

Asynchroniczny, Serwohamulec
