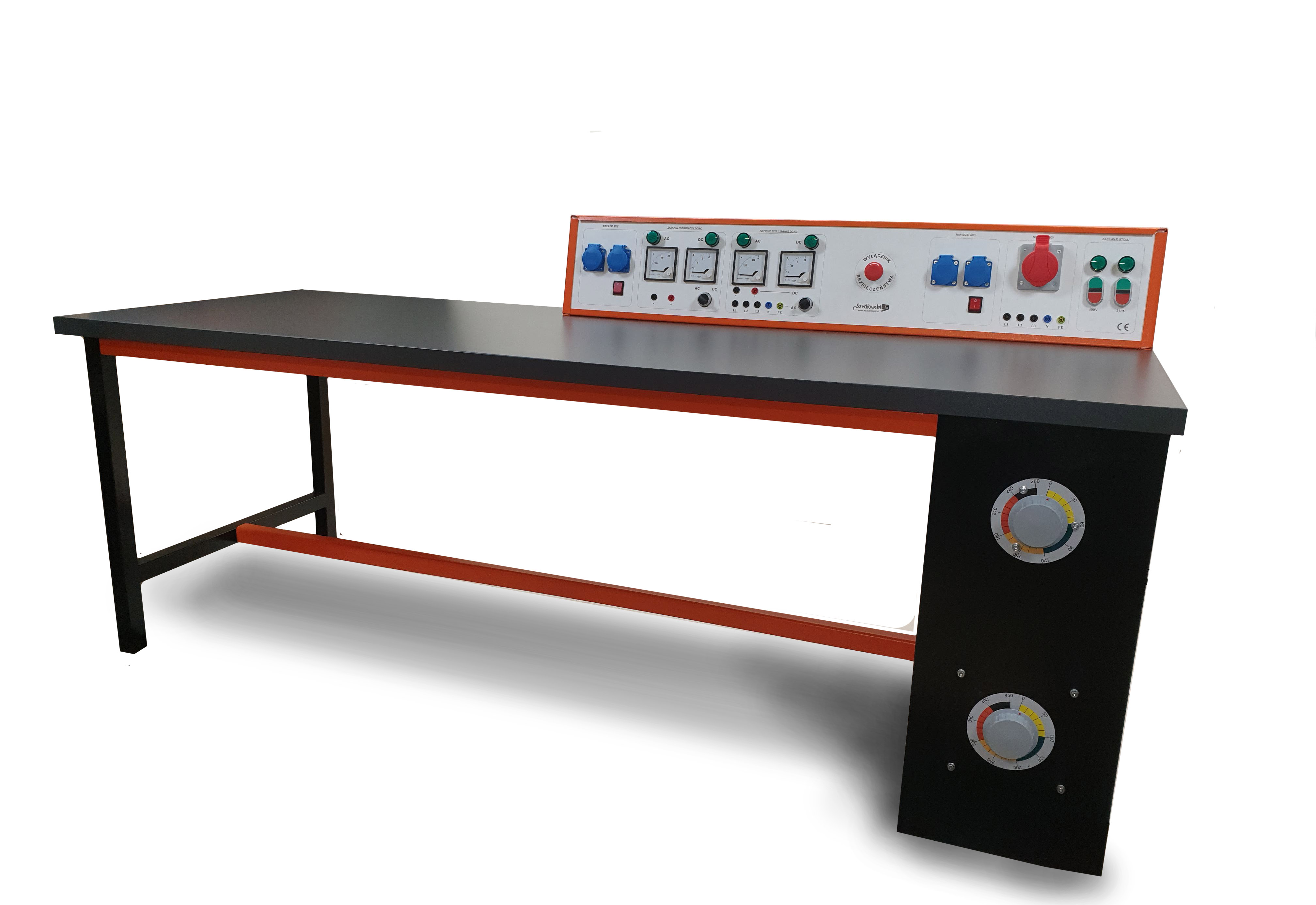

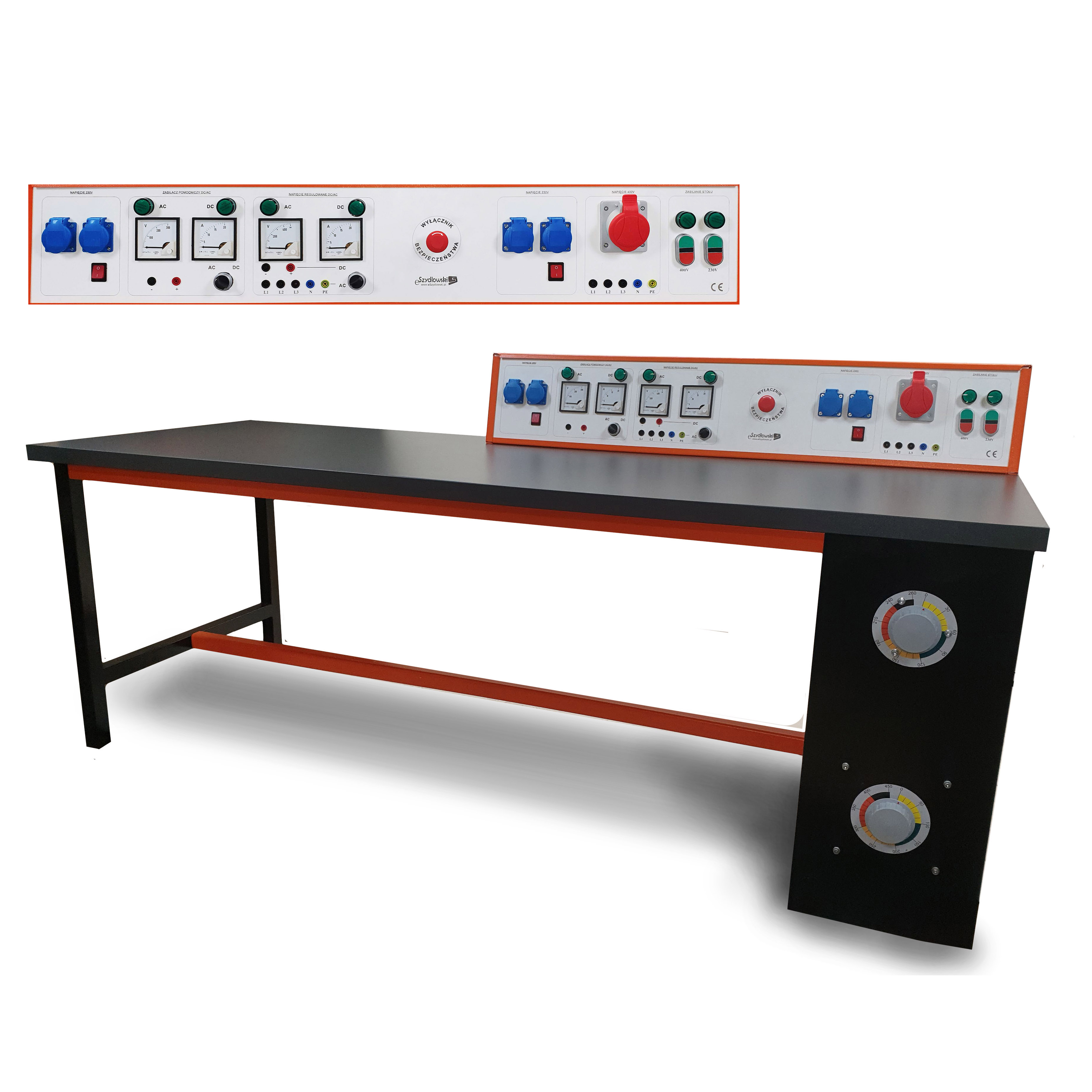

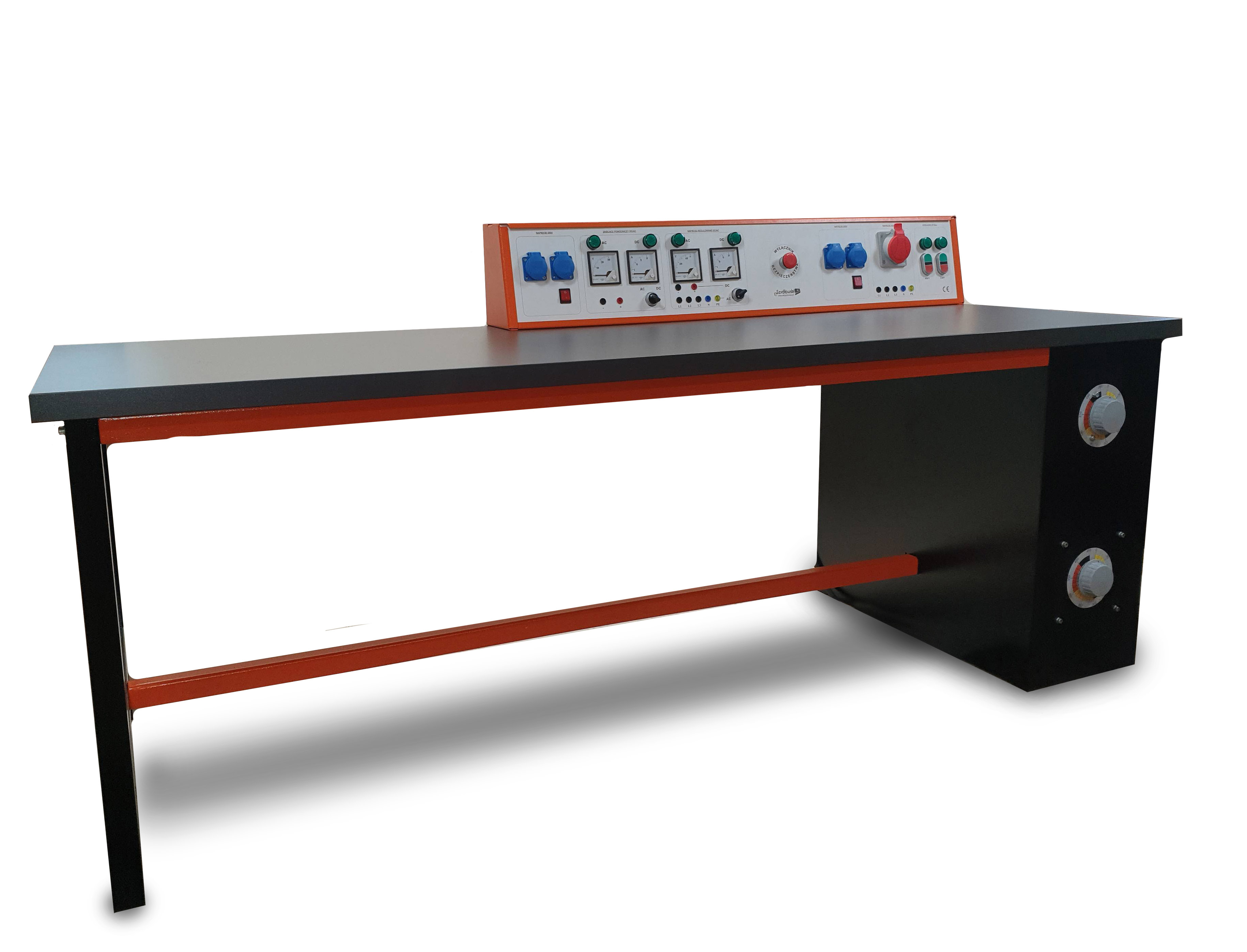

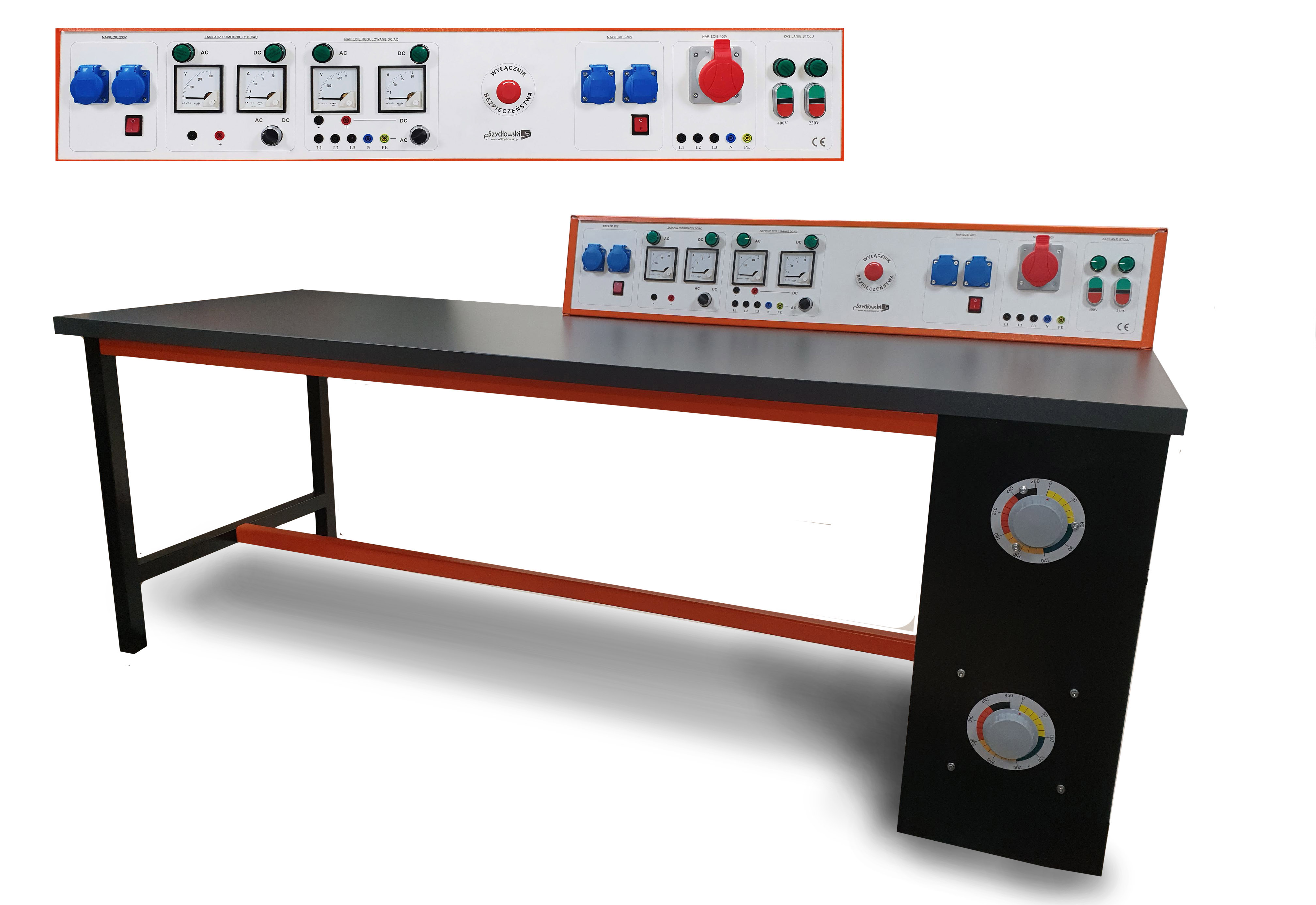

Stół elektrotechniczny MRZ-4G3F-2T

Stół elektrotechniczny MRZ-4G3F-2T:

Parametry

– Wymiary:

 Standardowy wymiar blatu stołu wynosi 2000x750mm. Wysokość stołu 740mm do blatu. Wysokość stołu wraz z konsolą 920 mm

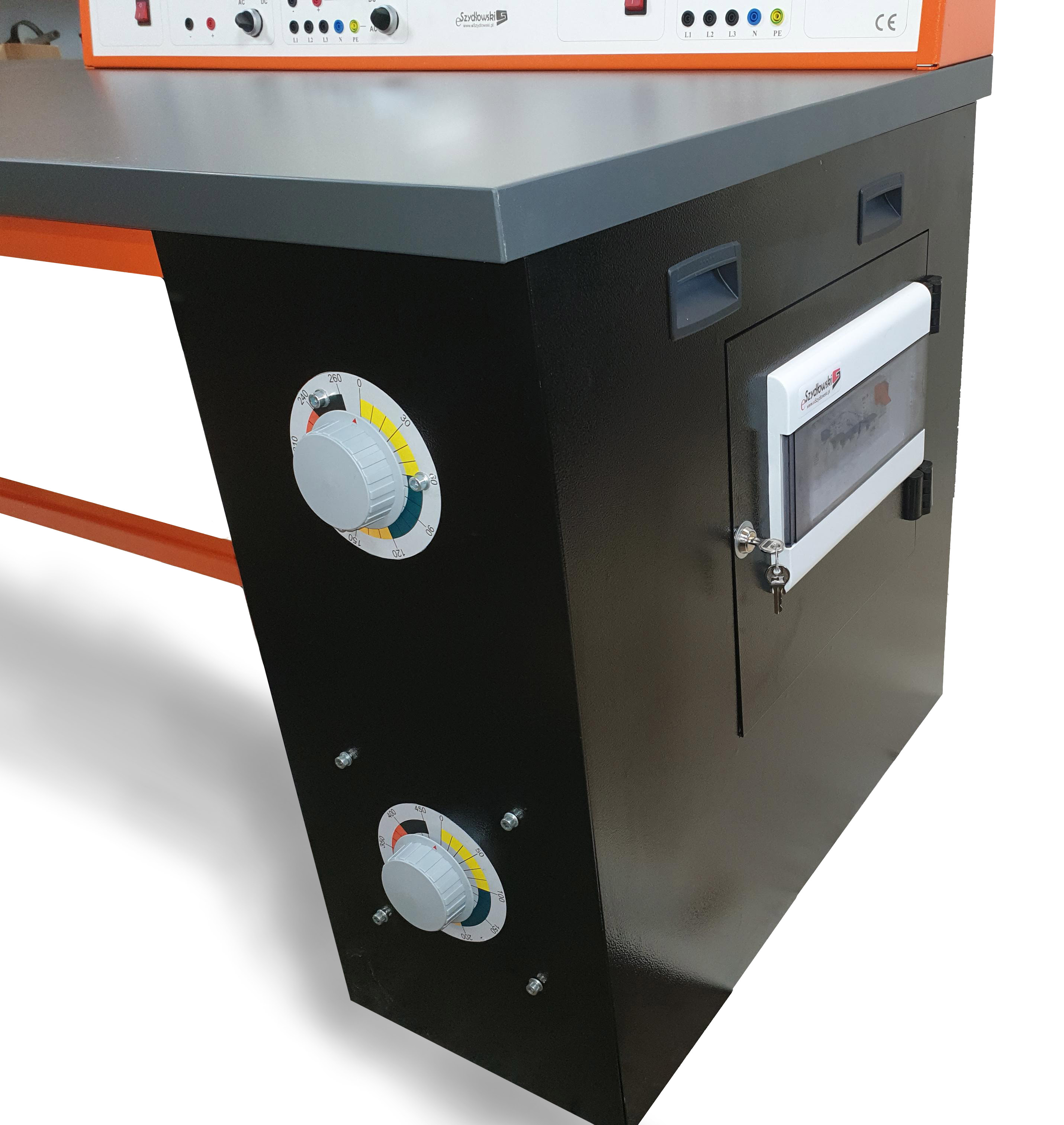

– Noga techniczna:

Wbudowane autotransformatory w nodze technicznej ułatwiają i przyspieszają pracę. Nie ma potrzeby przenoszenia ciężkich autotransformatorów. Noga techniczna metalowa z drzwiami rewizyjnymi metalowymi umożliwiającymi dostęp do autotransformatorów. Na drzwiach dodatkowo mniejsze drzwi dostępowe do zabezpieczeń przeszklone. Drzwiczki zamykane na kluczyk z dostępem IP2X. Wentylacja grawitacyjna za pomocą ściany nogi z otworami wentylacyjnymi. Noga w kolorze konstrukcji stołu.

– Konstrukcja:

metalowa konstrukcja stołu oraz konsoli wykonana ze stali oksydowanej z warstwą galwanizacyjną oraz pokrytą dwoma warstwami farby epoksydowej proszkowej kolor szaro-pomarańczowy, nogi stołu zabezpieczone osłonami z PVC. Konstrukcja stołu wyposażona w 3 poprzeczne wsporniki profil w kształcie U dwa pod blatem, jeden na dole pomiędzy nogami stołu. Solidna i trwała metalowa konstrukcja umożliwia obciążenie stołu do 1000kg. Konstrukcja stołu skręcana śrubami.

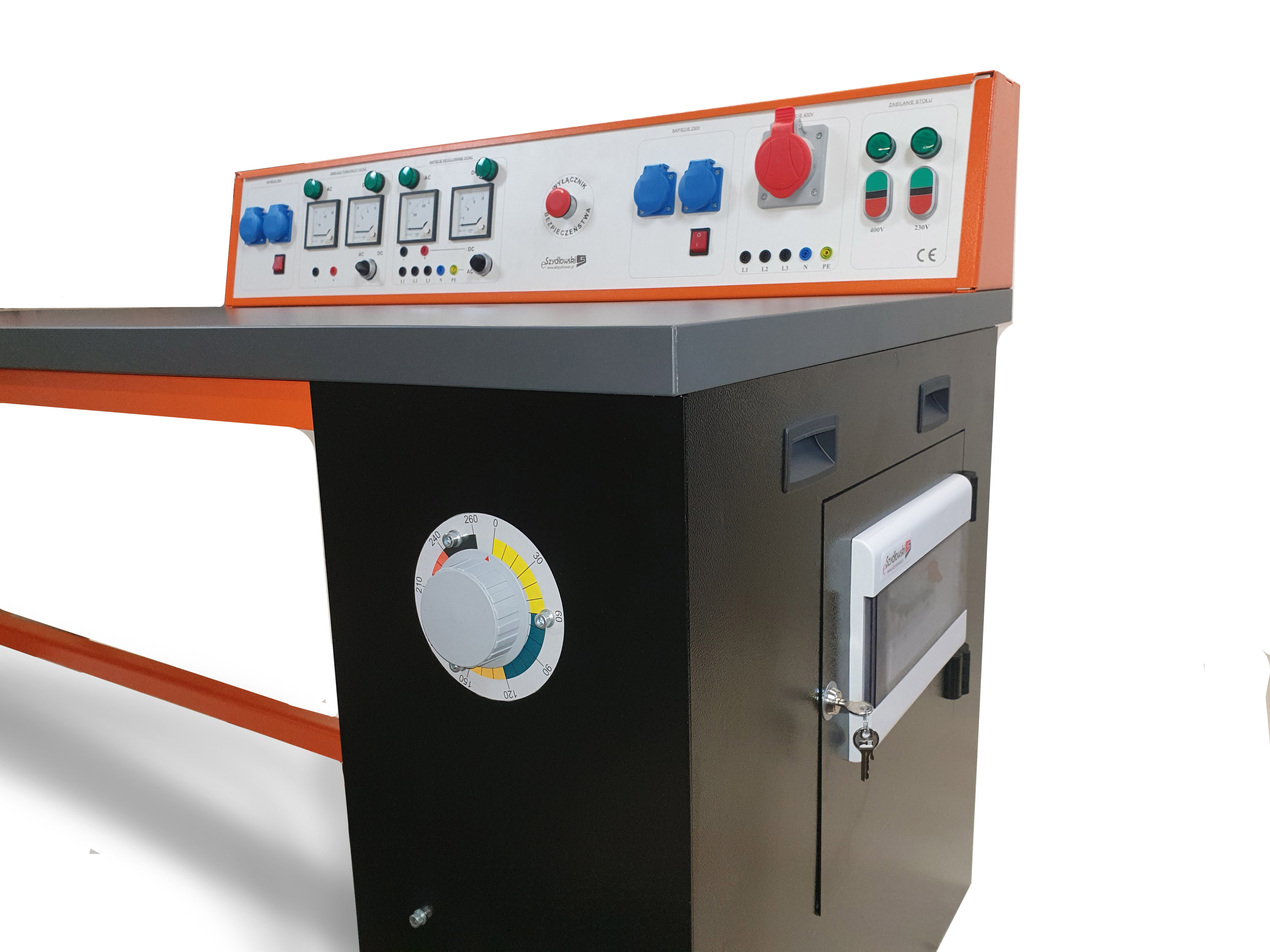

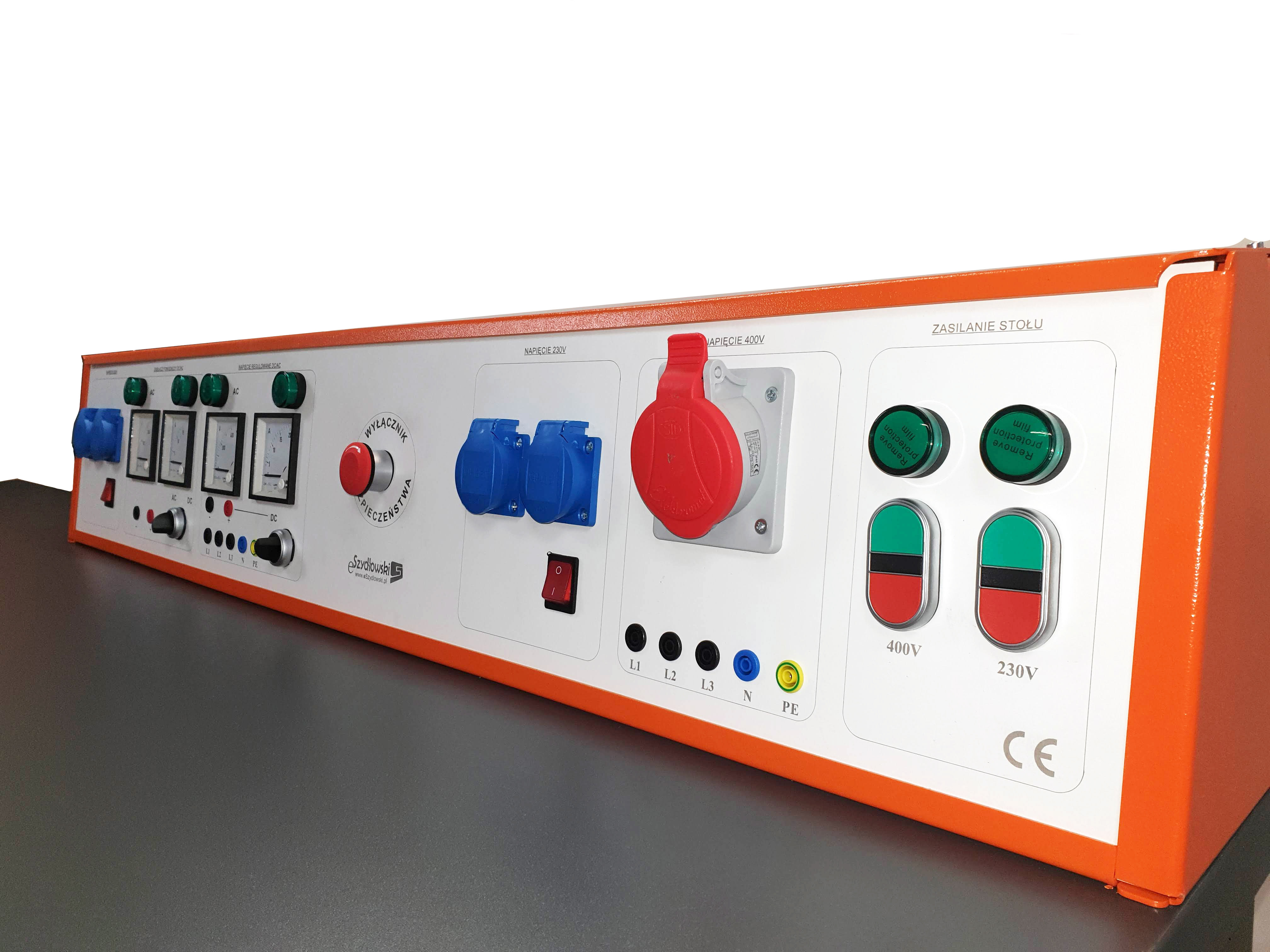

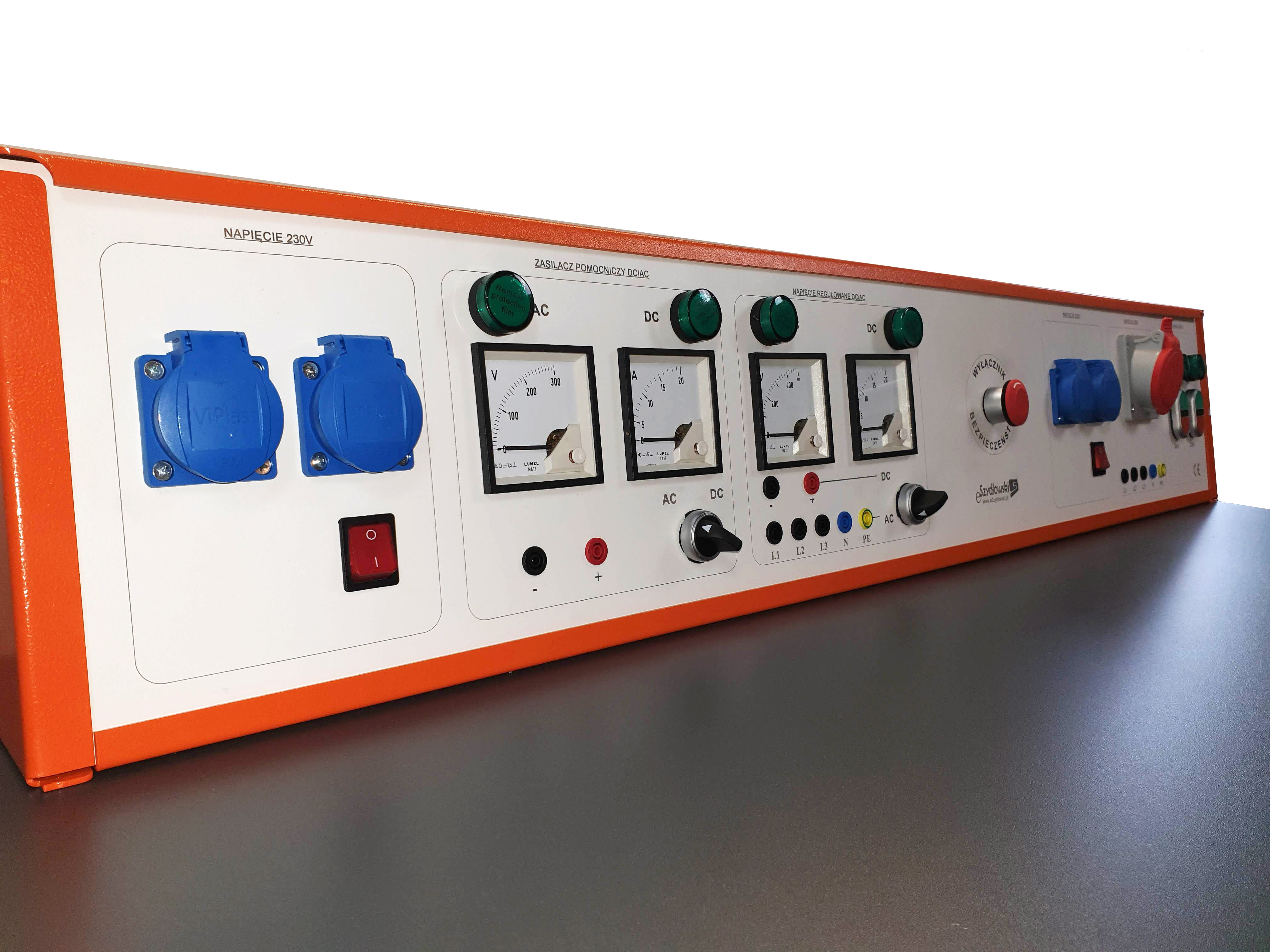

– Konsola zasilająca na blacie:

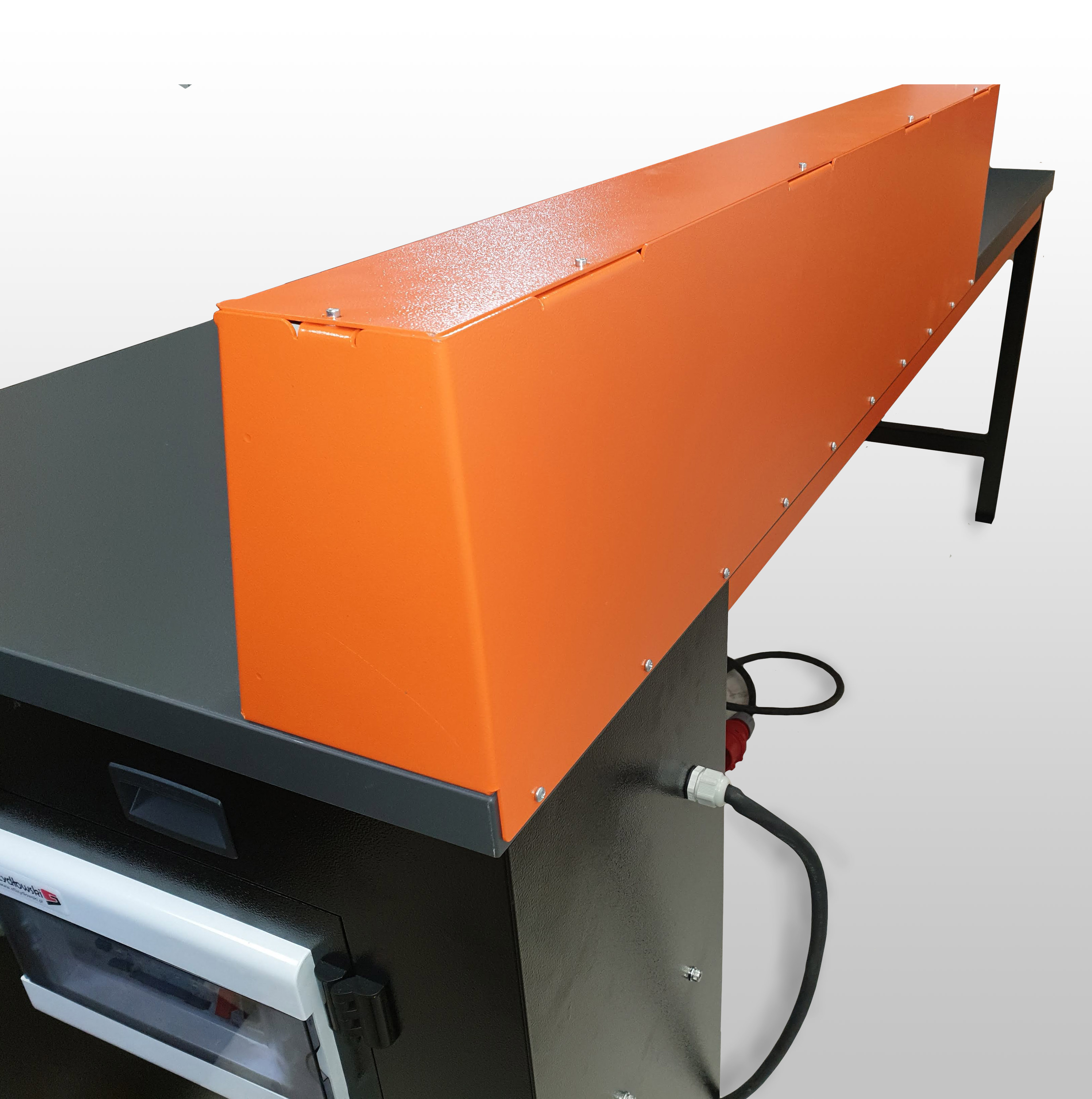

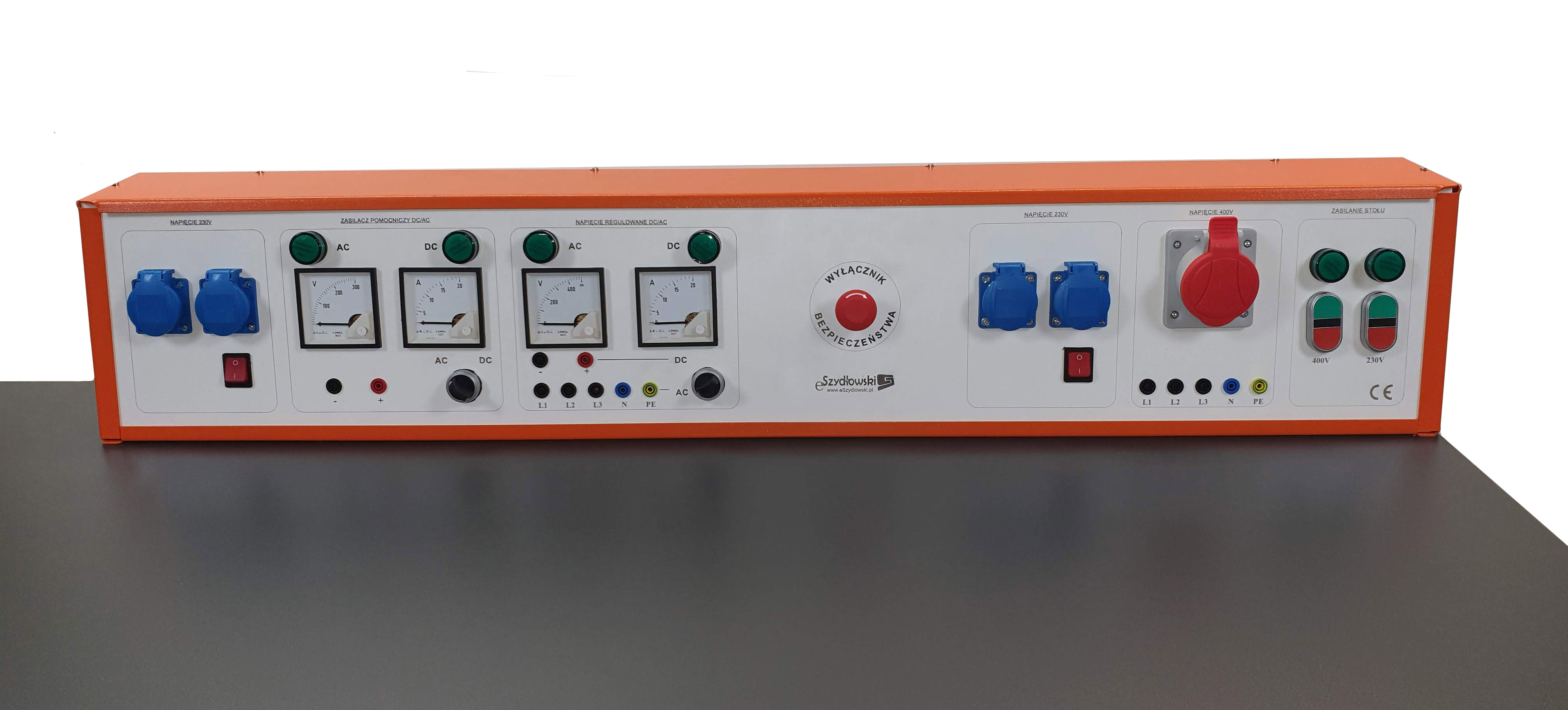

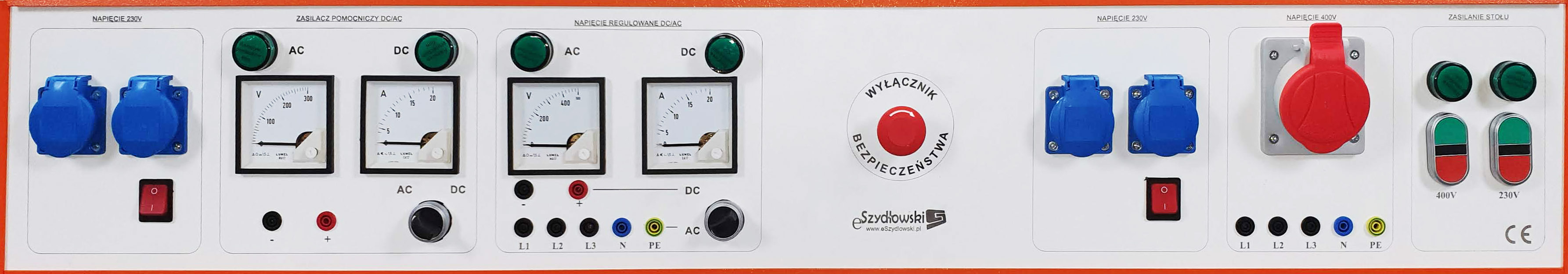

Zasilanie AC/DC dostępne z konsoli umieszczonej na stole. Długość konsoli zasilającej 1200mm, konsola zasilająca o wymiarach (przekrój boczny podstawa 160 , góra 110, wysokość 180mm), panel przedni ustawiony pod kątem do ucznia, konsola metalowa malowana proszkowo, front konsoli z płyty tworzywa sztucznego,  grawer wykonany laserowo. Przedni panel konsoli nie przykręcany, montowany w prowadnicy oraz mocowany za pomocą listwy metalowej. W konsoli zabudowane między innymi mierniki analogowe wyjść zasilających, 4 gniazda 230V, wyjście 3 fazowe 400V z bezpiecznymi gniazdami 4mm. Lampki LED średnica 30mm (standardowe gniazda 22mm) sygnalizująca obecność napięcia, główny przycisk bezpieczeństwa „ZATRZYMANIE AWARYJNE”, Przycisk ON/OFF załączający wyjście z pamięcią. Przewody zasilające prowadzone w konsoli zasilającej do nogi technicznej. Konsola umieszczona z prawej lub lewej strony stołu. Oznaczenia oraz opisy nadstawki wykonane są w języku polskim w postaci grawera laserowego.

Zasilanie główne 3 f

1. Zasilacz główny: Regulowany zasilacz DC 0-270V/0-8A/seria 2000VA) izolowany od źródła poprzez izolowany transformator (spełnia standardy bezpieczeństwa). Wbudowane zabezpieczenie przeciążeniowe oraz przeciwzwarciowe. Wbudowane mierniki napięcia i prądu. Obwód wyjściowy zabezpiecza wyłącznik magnetotermiczny. Przycisk kontrolny START/STOP, lampka wskazująca prace zasilacza. W konsoli wbudowany przełącznik załączający Wyjście DC – zasilacz główny lub regulowany autotransformator AC Wyjścia nie działają jednocześnie. Regulacja za pomocą pokrętła umieszczonego na zewnątrz nogi technicznej.

2. Regulowany autotransformator 3-fazowy. Zabezpieczenie przeciążeniowe, przeciwzwarciowe. Napięcie 0-430V, (prąd 5A/seria 2000VA) Zabezpieczenie obwodu wyjściowego magnetotermiczne. Regulacja za pomocą pokrętła umieszczonego na zewnątrz nogi techniczne.

Zasilanie pomocnicze 1 f

3. Pomocniczy zasilacz DC. Parametry 0-250V, prąd 2,5A, izolowany od źródła. Wbudowane zabezpieczenie przeciążeniowe oraz przeciwzwarciowe. Wbudowane mierniki napięcia i prądu. Przycisk kontrolny ON/OFF, lampka wskazująca prace zasilacza. W konsoli wbudowany przełącznik załączający Wyjście DC –lub regulowany autotransformator AC pkt 4. Wyjścia pkt 1 oraz pkt 2 nie działają jednocześnie. Regulacja za pomocą pokrętła umieszczonego na zewnątrz nogi techniczne.

Zasilanie 3 f nieregulowane

4. Wyjście zasilania 3 fazowego w postaci 4 wtyków laboratoryjnych 4mm + Gniazdo 3 F 16A ( nieregulowane ). zabezpieczone przyciskiem ON/OFF. Wyposażone w lampkę sygnalizacyjną LED



Zasilanie 230 – gniazda

5. Zasilanie sieciowe 230V, 4 gniazda (2p+E). Wyposażone w lampkę sygnalizacyjną LED. Przycisk bezpieczeństwa umieszczony na środku konsoli.



Pozostałe wymagania :
8. Przycisk Start/Stop ze wskazaniem świetlnym oznaczającym załączenie urządzenia.

9. Wszystkie wyjścia wyposażone są w bezpieczne gniazda 4mm z podwójna izolacją napięcie 1000V do 32A.

10. Zastosowane transformatory spełniają standardy norm Europejskich

11. Zastosowane mostki diodowe wyposażone w radiatory

12. Lampki kontrolne LED umieszczone w konsoli zasilającej

13. wbudowany indywidualny wyłącznik różnicowoprądowy wysokoczuły – 30mA.



PLIKI DO POBRANIA

Deklaracja CE – MRZ

Instrukcja obsługi MRZ-4G3F-2T

Dodatkowe informacje

Waga 80 kg
Wymiary 2000 × 750 × 740 cm
Napięcie

230V, 400V

Silnik

Asynchroniczny, Serwohamulec
