Stanowisko podstaw elektrotechniki ALU-PE3-M

Stanowisko podstaw elektrotechniki ALU-PE3-M

15,000.00 netto +23% VAT

Opis

Stanowisko podstaw elektrotechniki ALU-PE3-M

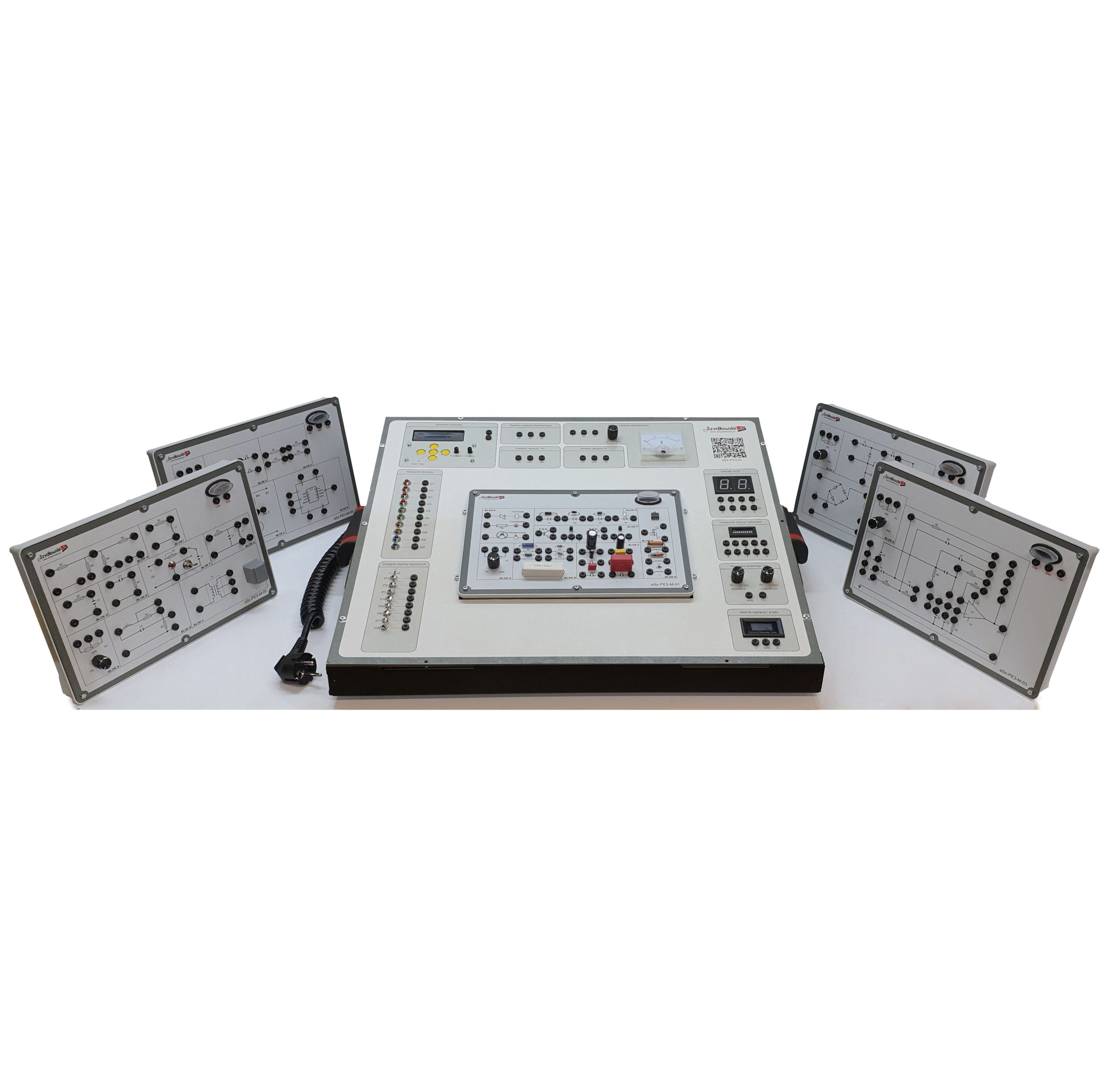

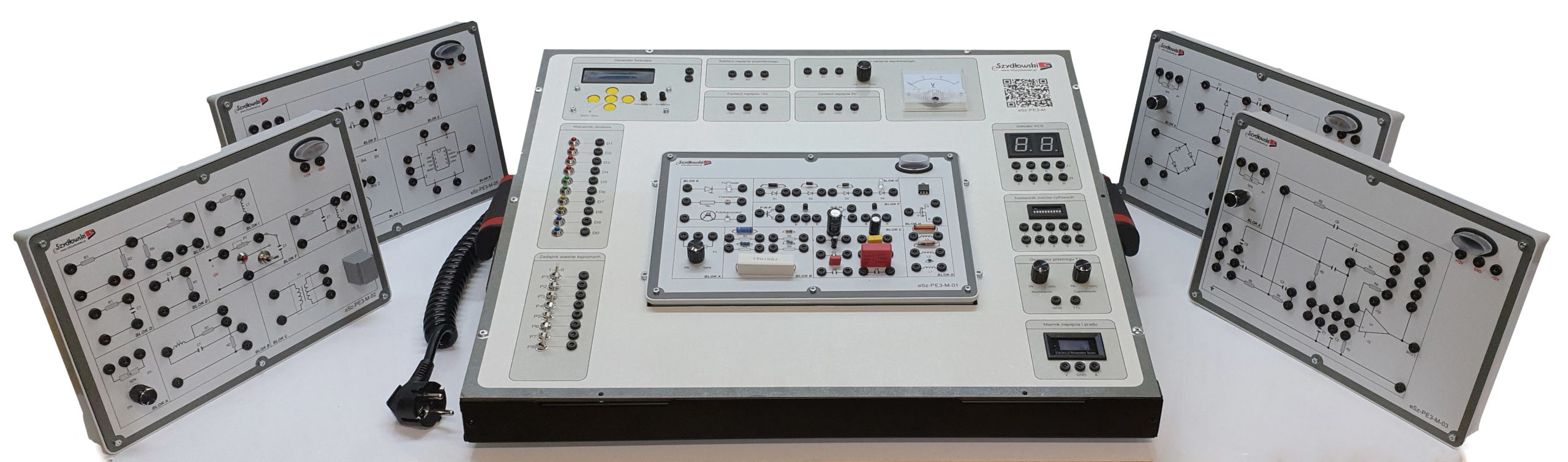

Mobilne stanowisko podstaw elektrotechniki ALU-PE3-M. Główna konsola usytułowana do użytkownika pod kątem, jej centralną część stanowi pole umożliwiające wymianę modułów badawczych. Natomiast boki oraz góra stanowią elementy pomiarowe takie jak, cyfrowy wyświetlacz 9-cio segmentowy, Generator przebiegu prostokątnego, sinusoidalnego, piła. Zasilacz symetryczny 9V, zasilacz symetryczny 5V regulowany zasilacz symetryczny 0-12V,  miernik napięcia i prądu, analogowy voltomierz, zestaw przełączników bistabilnych, zestaw diod oraz enkoder sygnału dziesiętnego na binarny.

MODUŁY WCHODZĄCE W SKŁAD STANOWISKA (możliwość zakupu dowolnych elementów)

  • ALU-PE3-01 – tranzystory, cewki, rezystory, kondensatory, elementy optoelektroniczne, fototranzystory, źródła światła.
  • ALU-PE3-02 – elementy RLC
  • ALU-PE3-03 – Wzmacniacze operacyjne (odwracające, nieodwracające, wtórnik napięcia, sumator)
  • ALU-PE3-04 – układy prostowania i stabilizowania napięcia
  • ALU-PE3-05 – Generatory czasowe
  • ALU-PE3-06 – Funktory Logiczne (not, shmit, and, or, nand, ex-or, noro, ex-nor)
  • ALU-PE3-07 – Przetworniki AC i CA
  • ALU-PE3-08 – Tranzystory unipolarne i bipolarne
  • ALU-PE3-09 – Mostek typu H (silnik krokowy, silnik 24V DC)

Stanowisko  ALU-PE3-M pozwala na:

− badanie połączenia rezystorów,
− sprawdzanie podstawowych praw elektrotechniki,
− pomiar rezystancji metodą bezpośrednią,
− pomiar rezystancji metodą techniczną,
− pomiar rezystancji metodami porównawczymi,
− pomiar rezystancji metodami mostkowymi,
− pomiar mocy w obwodach prądu stałego,
− badanie elementów liniowych i nieliniowych,
− pomiar indukcyjności własnej metodą techniczną,
− pomiar indukcyjności własnej metodą rezonansową,
− pomiar pojemności metodą techniczną,
− pomiar pojemności metodą rezonansową,
− pomiar mocy w obwodach prądu przemiennego,
− badanie obwodów szeregowych RLC,
− badanie obwodów równoległych RLC,
− badanie rezonansu napięć.
− badanie rezonansu prądów,
− badanie transformatora jednofazowego,
− badanie elementów prostowniczych,
− badanie elementów stabilizujących,
− badanie elementów optoelektronicznych,
− badanie tranzystorów
− badanie filtrów
− badanie komparatorów i sumatorów
− badanie diod
− badanie układów prostowniczych,
− badanie generatorów,
− badanie zasilaczy,
− badanie stabilizatorów,
− badanie układów wzmacniających,
− badanie funktorów logicznych,
− badanie przerzutników cyfrowych RS, JK, D
− badanie przetworników A/C i C/A.
− badanie modulatorów i demodulatorów analogowych i cyfrowych (AM, FM, n-PSK, FSK)

Specyfikacja techniczna modułów

  • konstrukcja ABS
  • Nadruk w technologii UV z laminowaniem
  • każdy moduł wyposażony w organizer na elementy, zestaw wymiennych elementów, elementy przyłączeniowe i montażowe
  • wymiary modułów: 280×190 mm i wysokości 30mm.
  • instrukcja użytkownika
  • moduły przystosowany do pracy z modułem głownym ALU-PE3-M lub do postawienia na stole typu eSz-ALU-N4 lub eSz-ALU-N4P

Jeśli mają Państwo jakieś pytania lub wątpliwości dotyczące naszych produktów, zapraszamy do kontaktu telefonicznego lub mailowego – chętnie udzielimy satysfakcjonujących odpowiedzi. Wszystkie niezbędne dane kontaktowe znajdują się w zakładce „Kontakt”. Zapraszamy również do naszego działu FAQ, gdzie odpowiadamy na najczęściej zadawane pytania oraz do regulaminu serwisu.

Dodatkowe informacje

Waga 50 kg
Napięcie

230V, 400V

Silnik

Asynchroniczny, Serwohamulec
